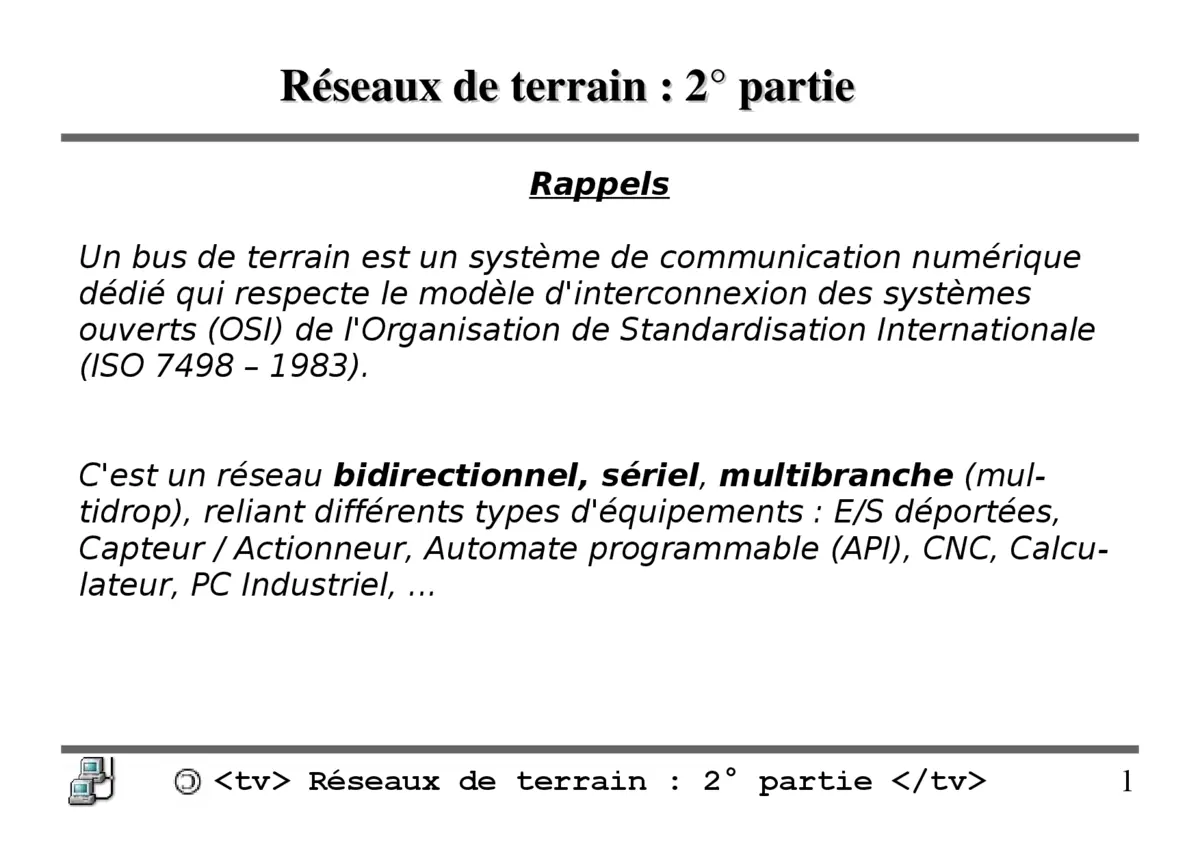

Réseaux de terrain : Partie 2 — points essentiels. Un bus de terrain est un système de communication numérique dédié dans les réseaux industriels, qui limite l'usage opérationnel du modèle OSI principalement aux couches Physique, Liaison et Application pour l'échange de trames entre capteurs, actionneurs et automates. Le document détaille les caractéristiques électriques et fonctionnelles de la couche Physique (RS-485, fibre optique, transmission en bande de base), les mécanismes de la couche Liaison (MAC/LLC, techniques d'accès, contraintes temps réel) et fournit des éléments pratiques pour le diagnostic et le dimensionnement d'un bus industriel.

🎯 Ce que vous allez apprendre

• Couche Physique : paramètres électriques (impédance, atténuation, dispersion, vitesse de propagation) et leurs effets sur la qualité du signal ; diagnostic des pertes et réflexions ; critères de sélection du support selon distance et environnement.
• RS-485 et mode différentiel : principes EIA-485, topologie multipoint, modes half/full duplex, rejet de mode commun ; contraintes pratiques (terminaison, polarité, nombre d'émetteurs/récepteurs) et indications de dimensionnement pour un bus RS-485 industriel.
• Transmission en bande de base et codages : comparaison de schémas (Manchester, NRZI, MLT3), impacts sur synchronisation et bande passante ; techniques de bit‑stuffing et nB/mB pour limiter les séquences constantes et garantir la synchronisation.
• Fibre optique : distinctions multimode saut d'indice, multimode gradient et monomode, limitations de portée, immunité EMI et implications architecturales pour liaisons point à point et segments longue distance.
• Accès au média et MAC temps réel : critères d'équité, déterminisme et robustesse ; comparaison d'arbitrages (CSMA/CD, Token, CSMA avec collision recovery) selon exigences de latence et prévisibilité.
• LLC et couche Application (ex : CANopen) : services définis par IEEE 802.2 et éléments pour évaluer l'intérêt d'implanter CANopen ou d'autres stacks applicatives sur un bus donné.

📑 Sommaire du document

• Couche Physique et RS-485
• Codage des signaux
• Supports de transmission (Fibre / Cuivre)
• Couche Liaison et MAC
• Introduction à CANopen
• Topologies de réseau
• Évolution des bus de terrain
• Comparatif des supports de transmission industriels

Pourquoi télécharger ce cours sur les réseaux de terrain ?

Fiches techniques et repères opérationnels pour le diagnostic et la conception de bus industriels, avec illustrations pratiques et format PDF optimisé pour impression et consultation lors d'interventions.

Le modèle OSI appliqué aux réseaux de terrain

Les bus industriels exploitent principalement la couche Physique (1), la couche Liaison (2) et la couche Application (7) pour des raisons d'efficacité et de simplicité. Le bus de terrain est une version simplifiée du modèle OSI, optimisée pour l'absence d'interconnexion réseau complexe. La couche Physique gère les caractéristiques électriques et mécaniques du média ; la couche Liaison assure le contrôle d'accès au média, la détection d'erreurs et parfois le contrôle de flux ; la couche Application porte les services métiers (permutation d'E/S, configuration, diagnostics). Limiter l'implémentation à ces couches réduit la complexité et garantit le comportement déterministe requis par l'automatisme industriel, tout en permettant des passerelles pour interopérabilité avec des réseaux d'entreprise.

Bus de terrain industriels

• Environnements ciblés : fortes perturbations électromagnétiques, longues distances, contraintes mécaniques.
• Choix câblage : paire torsadée différentielle (RS-485) pour courtes/moyennes distances ; fibre optique pour isolation galvanique et longue portée.
• Mises en œuvre essentielles : terminaison correcte, blindage adapté, séparation des masses et vérification d'équipotentialité.
• Protections électriques : parafoudres, protection contre les boucles de masse et dispositifs de protection transitoire.
• Maintenabilité : documentation des polarités et terminaisons, accès aux points de mesure pour diagnostiquer défauts et réflexions.

Performances globales et réduction d'erreurs : une architecture soignée (impédance adaptée, terminaisons appropriées, codage robuste et choix de support) réduit la distorsion et les réflexions, diminue le taux d'erreurs de trame et facilite le diagnostic. Les tests d'impédance, l'usage de TDR et l'analyse des formes d'onde permettent de localiser les anomalies et d'améliorer l'intégrité de la transmission.

Topologies de réseaux industriels

Les topologies influencent tolérance aux pannes, coût et complexité d'installation. Trois topologies courantes — bus, étoile et anneau — répondent à des exigences distinctes de résilience, latence et maintenance. Avantages pratiques du bus : simplicité de repérage des segments, réduction de câblage et facilitation du dépannage via mesures de résistance et d'onde réfléchie lorsque la terminaison est correctement documentée.

Comparatif des supports de transmission industriels

Le cuivre asymétrique ou la paire différentielle (RS-485) restent économiques et adaptés aux distances courtes/moyennes où la bande passante reste modérée. La fibre optique offre immunité EMI/EMC et portée supérieure. Le choix s'appuie sur distance, débit, environnement électromagnétique, coût et maintenabilité. Convertisseurs cuivre/fibre et répéteurs permettent de combiner avantages et d'étendre l'architecture tout en conservant la compatibilité protocolaire.

Évolution des bus de terrain

L'évolution montre une migration des liaisons point‑à‑point vers des architectures numériques partagées, répondant aux besoins d'interconnexion et de supervision. EIA-485 a facilité les topologies multipoints ; des protocoles applicatifs (Modbus, CANopen) ont standardisé les échanges. La cohabitation de bus dédiés et de réseaux IP avec passerelles reste fréquente pour compatibilité et supervision.

Comparatif des protocoles industriels

Comparaison synthétique entre Modbus et CANopen, utile pour choisir une solution selon contraintes de déterminisme, complexité et capacités de diagnostic.

Exercices et TD

Le PDF inclut des exercices et travaux dirigés corrigés pour mettre en pratique les notions techniques et faciliter l'apprentissage actif. Exemples d'activités présentes :

• Calcul de débit et dimensionnement d'un segment RS-485 en fonction de la topologie et de la vitesse de transmission.
• Exercices de diagnostic réseau RS-485 : identification de réflexions, mesure d'impédance, vérification de terminaison et polarité.
• Études de cas sur choix de support (cuivre vs fibre) selon environnement EMI/EMC et distance.
• Solutions commentées et recommandations de tests à réaliser sur site (oscilloscope, analyseur de trames).

Cas d'usage et dépannage

• Rupture ou absence de terminaison : symptômes (échos, trames corrompues) et vérifications à effectuer (mesure d'impédance, continuité).
• Erreur de polarité sur RS-485 : inversion de paire différentielle provoquant communication intermittente — contrôler la continuité et la polarité à chaque extrémité.
• Boucles de masse et différences de potentiel : perturbations et solutions (isolation galvanique, convertisseurs fibre/cuivre).
• Mauvaises mises à la terre ou blindage insuffisant : vérifier liaison du blindage à un seul point et garder séparation entre puissance et signal.
• Impedance mismatch et réflexions : symptômes et mesures (TDR ou analyse d'onde) pour localiser défauts.
• Connecteurs corrodés ou contacts intermittents : nettoyage, remplacement et vérification périodique des points d'accès.
• Paramètres de configuration erronés (baud, parité) : checklist de vérification et procédure de diagnostic.

Avantages et inconvénients des bus de terrain

• Gains en câblage : réduction du nombre de conducteurs et simplification des installations linéaires.
• Robustesse : signaux différentiels et fibre améliorent l'immunité aux perturbations EMI/EMC.
• Contraintes : terminaison correcte, gestion de la polarité, limitation du nombre d'émetteurs et recours à des répéteurs pour étendre la portée.
• Maintenance : la localisation des défauts sur un bus partagé peut être plus complexe, mais des méthodes de diagnostic et une documentation soignée réduisent le temps d'intervention.

💡 Points forts de la ressource

Rédigé par Thierry VAIRA, le document s'appuie sur les spécifications EIA-485 et les recommandations IEEE 802.2 pour LLC, avec des cas pratiques (ex. RS-485 avec MODBUS). L'approche combine notions théoriques et exemples d'application pour faciliter diagnostic et conception.

👤 À qui s'adresse ce cours ?

• Public cible : techniciens et ingénieurs en automatisme et réseaux industriels, étudiants en électronique/automatique en BTS/DUT/école d'ingénieurs impliqués dans la conception ou le diagnostic de bus de terrain.
• Prérequis : connaissance du modèle OSI (couches 1–7), notions d'électronique (impédance, signaux différentiels) et familiarité avec transmissions série et trames.

❓ Foire Aux Questions (FAQ)

Comment la transmission différentielle RS-485 atténue-t-elle les perturbations ? La donnée est transmise sur deux conducteurs ; le récepteur effectue la soustraction des tensions, annulant le bruit commun et améliorant la réjection de mode commun. Les limites pratiques (terminaisons, nombre d'émetteurs) restent déterminantes pour l'intégrité.

En quoi la bande de base diffère-t-elle de la bande large ? La bande de base transporte un signal numérique sans porteuse, ce qui impose des codages adaptés pour la synchronisation et la gestion des séquences de bits ; la bande large implique modulation et multiplexage, avec des contraintes différentes.

FAQ : Questions fréquentes sur les réseaux de terrain

Comment diagnostiquer une réflexion sur un segment RS-485 ?

Utiliser un TDR ou un oscilloscope pour observer les formes d'onde et localiser les renvois. Vérifier la continuité des terminaisons, l'adéquation d'impédance et l'absence de dérivation non documentée. Mesurer la résistance caractéristique et comparer aux valeurs attendues permet d'identifier les points de discontinuité.

Pourquoi choisir la fibre plutôt que la paire différentielle sur une liaison industrielle ?

La fibre apporte isolation galvanique et immunité EMI, ce qui réduit les perturbations liées aux boucles de masse et permet de couvrir de longues distances sans amplificateurs électriques. Elle est préférable quand l'environnement présente un fort bruit électromagnétique ou des contraintes de sécurité électrique.

Comment optimiser un bus de terrain pour réduire les erreurs de transmission ?

Appliquer une terminaison correcte, respecter l'impédance du câble, limiter les dérivations, choisir un codage tolérant aux pertes de synchronisation et prévoir des tests d'impédance et d'onde réfléchie. Ces mesures améliorent la robustesse dans des architectures de réseaux numériques pour automatisme industriel et facilitent le diagnostic bus RS-485.

Glossaire technique

• Baud : nombre de changements d'état par seconde sur le média ; pour un codage sans compression, le débit en bits/s peut être égal au nombre de bauds multiplié par le nombre de bits par symbole.
• Bit‑stuffing : insertion contrôlée de bits supplémentaires dans une trame pour éviter de longues séquences identiques et garantir la synchronisation entre émetteur et récepteur.
• Différentiel : mode de transmission utilisant deux conducteurs portant des tensions opposées ; le récepteur lit la différence, améliorant la réjection du bruit commun et la robustesse en environnement industriel.
