Cours Réseaux de terrain en PDF (Intermédiaire)

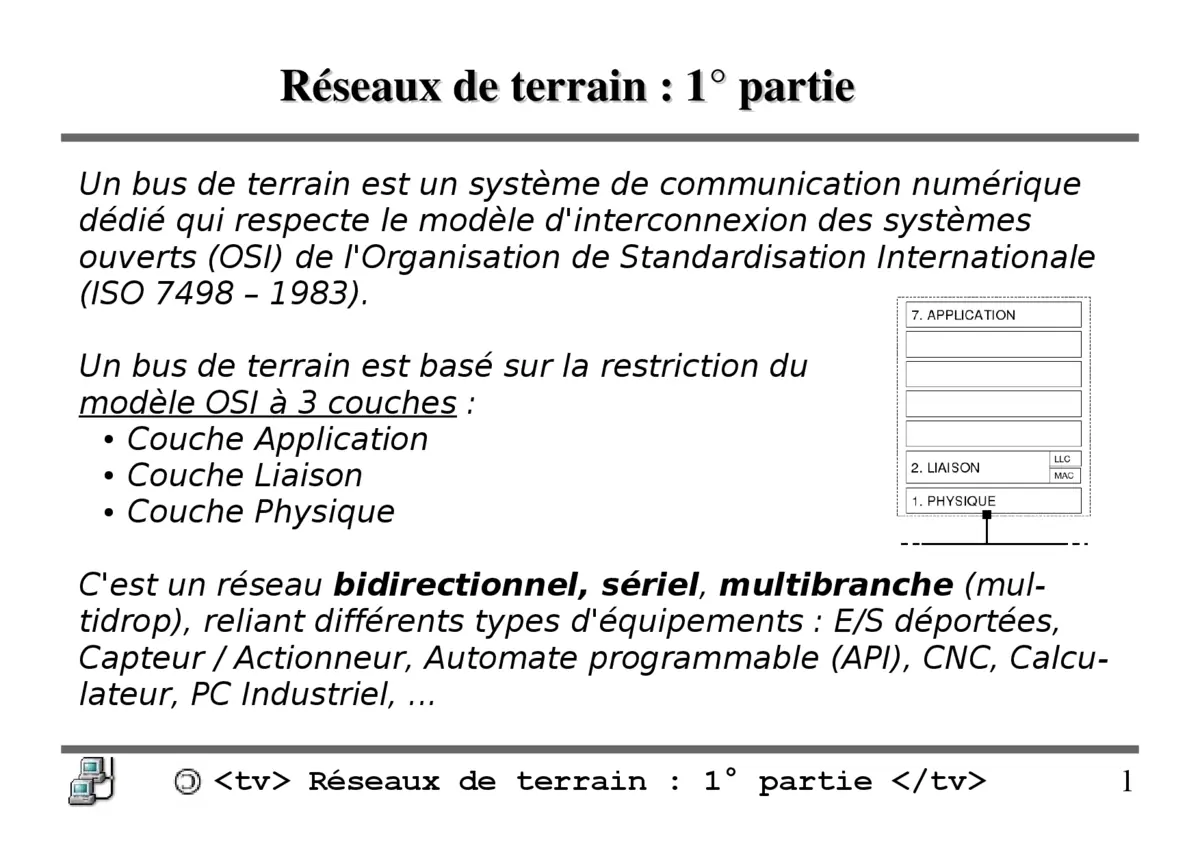

Réseaux de terrain : ce qu'il faut savoir. Un bus de terrain est un système de communication numérique dédié, limité à trois couches du modèle OSI (Application, Liaison, Physique) et destiné à l'interconnexion d'équipements sur un terrain restreint (capteurs, actionneurs, automates, PC industriels). Ces réseaux locaux industriels numériques et bus de communication industriels remplacent souvent les boucles analogiques boucle de courant 4-20 mA, permettent la décentralisation de l'intelligence et imposent des contraintes de déterminisme et de disponibilité. Ils assurent la commande, la remontée d'alarmes pour la supervision, et facilitent la maintenance industrielle et le diagnostic des machines. La topologie et le choix du média (par ex. RS485 ou fibre optique) influent directement sur la latence, la résilience et les procédures de dépannage. Inclus : exercices corrigés sur le modèle OSI réduit — cas pratiques et scénarios de diagnostic pour réseaux industriels. Ce document PDF en téléchargement gratuit rassemble définitions, classifications et éléments de normalisation utiles pour comparer des solutions de terrain.
Note de l'auteur : Ce support de 20 pages est conçu pour une lecture rapide avant travaux pratiques, idéal pour les étudiants en automatisme.
Ce que vous allez apprendre dans ce cours
- Comprendre le modèle OSI appliqué aux bus de terrain et ses implications sur le diagnostic.
- Comparer PROFIBUS, CAN et AS‑i en termes de performances et d'usage industriel.
- Appliquer des méthodes de diagnostic sur RS485 et Ethernet avec outils appropriés.
- Analyser topologies et supports physiques pour optimiser disponibilité et maintenance.
Prérequis
- Notions de base en électronique (tension, courant, impédance).
- Connaissance des systèmes de numération (binaire, hexadécimal).
- Notions sur les architectures d'automatisme (API/PLC).
Bus de terrain et réseaux industriels : Définitions
Les bus industriels relient capteurs, actionneurs et automates au niveau opératif de la pyramide CIM, transportant commandes cycliques, événements et diagnostics. La conception tient compte de latence, bande passante, interopérabilité, contraintes électriques et environnementales propres aux installations industrielles.
Objectifs pédagogiques
- Architecture réduite OSI appliquée aux bus de terrain — identification des fonctions implantées localement (gestion de trames, adressage, couche physique) et conséquences sur l'interopérabilité et le diagnostic.
Classification : data bus, fieldbus, sensor bus
Distinction technique selon débit, latence et portée. Exemples courants : PROFIBUS, Interbus‑S, LonWorks ; protocoles largement déployés : Modbus, CAN, AS‑i. Association d'un type de bus aux besoins fonctionnels : quantité de données, contraintes temps réel et distances.
Topologie de réseau et supports physiques
Topologies physiques (bus, étoile, anneau) et médias (RS485, fibre optique). Le choix influence résilience, câblage et maintenance. Sur un même média, la topologie logique peut être maître‑esclave, token‑passing ou basée sur commutation ; la conception doit préserver déterminisme et QoS.
Topologie en bus vs étoile : le bus est économique et adapté aux segments linéaires partagés ; l'étoile améliore l'isolation des défauts et le diagnostic au prix d'un coût matériel supérieur. Les architectures industrielles utilisent souvent des combinaisons hybrides — bus pour capteurs et segments étoile pour supervision.
Contraintes temps réel et déterminisme
Notions de temps de réaction (<100 ms, <10 ms selon criticité) et impact sur sélection matérielle et protocoles. Évaluation des mécanismes nécessaires pour obtenir un comportement déterministe sur des réseaux industriels, y compris adaptations de l'Ethernet standard.
Normalisation et standards de fait
Synthèse des initiatives (WorldFIP, Fieldbus Foundation) et des standards de fait (PROFIBUS, Interbus‑S, LonWorks). Mesures de maturité : base installée, support industriel, outils de diagnostic et disponibilité d'interfaces de migration.
Transition vers Ethernet industriel et PROFINET
Atouts et limites d'Ethernet (CSMA/CD historique, indéterminisme) ; conditions pour usage industriel : commutation, full‑duplex, débits ≥100 Mb/s, QoS et synchronisation temporelle. Comparaison des compromis performances/compatibilité lors de migrations.
Topologies et supports de transmission
Différencier topologie physique (organisation matérielle) et topologie logique (flux et séquences d'échange). Un câblage favorable à la maintenance peut nécessiter des adaptations protocolaires pour préserver déterminisme et QoS dans un bus de terrain.
Supports physiques : distorsion, réflexion et adaptation d'impédance
Le média conditionne la qualité du signal et la robustesse. Sur RS485, une mauvaise adaptation d'impédance entraîne réflexions et erreurs de trame ; l'emploi de terminaisons, câble torsadé blindé et schéma de masse cohérent réduit ces effets. Pour la fibre optique, surveiller connecteurs et contraintes mécaniques par contrôles optiques réguliers.
Comparatif : Bus de terrain vs Boucle analogique 4-20 mA
La boucle 4-20 mA reste robuste pour la transmission d'une variable analogique, tandis que les bus numériques offrent plusieurs canaux logiques, diagnostics embarqués et configuration d'adressage. Le choix dépend du besoin fonctionnel, du coût global et de la criticité temporelle ; la migration se fait souvent via passerelles.
Méthodologie de diagnostic sur bus RS485 et Ethernet
Approche systématique : vérification physique (continuité, polarité, terminaisons), analyse des signes de perturbation (perte de trames, latence variable) puis inspection des protocoles au niveau liaison et application. Sur RS485, l'oscilloscope identifie réflexions et parasites ; sur Ethernet industriel, la capture PCAP et l'analyse de trames mettent en évidence erreurs de commutation, collisions ou problèmes de VLAN.
Applications et maintenance industrielle — outils et procédures
- Les réseaux de terrain permettent supervision, commande, remontée d'alarmes et diagnostics en temps réel, alimentant systèmes SCADA et routines de prévention pour automatiser l'identification des pannes.
- Analyseurs de protocole — inspection des trames et détection d'erreurs au niveau liaison/application.
- Analyseurs de bus et enregistreurs de trafic — détection d'anomalies temporelles et collisions sur segments partagés.
- Time‑Domain Reflectometer (TDR) — localisation de défauts de câble et mesure d'impédance.
- Oscilloscopes et testeurs de câble — vérification de la qualité des signaux et contrôles électriques avant/après intervention.
- Procédures RS485 et Ethernet : séquences de tests reproductibles, documentation des résultats et plans de remise en service pour limiter la réapparition des défauts.
Exercices et TD : Réseaux de terrain corrigés
Supports incluant TD et exercices pour appliquer les concepts : calculs de latence selon topologies et médias, configuration de trames et adressage, études de cas de migration vers Ethernet industriel. Chaque exercice comporte méthodologie, solutions détaillées et critères d'évaluation pour une auto‑évaluation efficace. Idéal comme tutoriel réseaux industriels PDF et pour les exercices corrigés réseaux de terrain.
Cas pratiques et exercices corrigés
Cas concrets pour atelier : migration d'un segment PROFIBUS vers PROFINET, diagnostic d'une boucle RS485 présentant réflexions, conception d'un plan de tests reproductibles. Inclut schémas de câblage, captures de trames, extraits d'oscilloscope et critères d'acceptation pour usage en laboratoire.
Tableau comparatif des bus
| Bus | Débit typique | Distance maximale | Nombre de nœuds |
|---|---|---|---|
| PROFIBUS | 9,6 kb/s − 12 Mb/s | jusqu'à 1200 m (selon débit et câblage) | jusqu'à 126 |
| CAN | 10 kb/s − 1 Mb/s (CAN 2.0), 1−5 Mb/s (CAN FD) | jusqu'à 40 m à 1 Mb/s (plus long à bas débit) | jusqu'à 110 (selon transceivers) |
| AS‑i | ≈167 kb/s | jusqu'à 100 m de câble principal (extensions possibles) | jusqu'à 62 (avec répéteurs) |
Comparaison technique : Modbus vs PROFIBUS
Comparaison axée sur les couches physiques et les usages : Modbus existe en variantes série (Modbus RTU/ASCII sur RS232/RS485) et TCP (sur Ethernet), offrant simplicité d'implémentation ; PROFIBUS DP repose sur une couche liaison/protocole plus structurée avec un usage fréquent sur RS485 pour applications d'automatisme. Le tableau ci‑dessous synthétise ces différences pour des choix de migration ou d'interfaçage.
| Caractéristique | Modbus (RTU / TCP) | PROFIBUS (DP) |
|---|---|---|
| Couches physiques courantes | RS232/RS485 pour RTU, Ethernet pour Modbus TCP | RS485 (DP) ; PROFIBUS PA utilise MBP pour capteurs |
| Topologie typique | Bus série ou étoile via switch pour TCP | Bus linéaire avec terminaisons et segments |
| Débit / latence | Variable selon média ; Modbus RTU limité par vitesse série | Optimisé pour échanges cycliques rapides en DP |
| Interopérabilité | Large adoption, simplicité mais moins de services intégrés | Écosystème riche, souvent meilleur support d'outils de configuration |
Tableau comparatif des bus
Glossaire des acronymes industriels
- CIM — Computer Integrated Manufacturing.
- SCADA — Supervisory Control And Data Acquisition.
- TDR — Time‑Domain Reflectometer.
- CSMA/CD — Carrier Sense Multiple Access with Collision Detection.
Sommaire du document
- Cours Réseaux de terrain en PDF (Intermédiaire)
Pourquoi choisir ce cours PDF sur les réseaux de terrain ?
Lecture rapide et structurée pour préparation aux ateliers pratiques : fiches pas à pas, exercices corrigés réseaux de terrain, cas concrets et critères d'acceptation. Le support privilégie une méthode reproductible (plans de test, enregistrements, critères d'évaluation) et s'adresse aux étudiants en automatisme et techniciens souhaitant consolider leurs compétences opérationnelles. Auteur mentionné : Thierry VAIRA — document conçu pour favoriser l'application terrain et la traçabilité des interventions.
Foire Aux Questions (FAQ)
Comment la restriction du modèle OSI à trois couches influence-t-elle la compatibilité entre équipements ?
L'absence d'une couche transport standardisée sur un bus accroît le besoin d'un profil commun pour la liaison et l'application. Choisir un standard interopérable et utiliser des outils de diagnostic permet de vérifier et valider les échanges entre équipements hétérogènes.
Pourquoi PROFIBUS s'est-il imposé malgré les difficultés de normalisation ?
PROFIBUS s'est développé avec une base installée importante, des outils de configuration et de maintenance disponibles et un support industriel étendu, facilitant son adoption dans des environnements nécessitant des solutions éprouvées.
