UML 2 : Diagramme d'états-transitions — éléments essentiels. Basé sur la norme UML 2, le document détaille le modèle dynamique des systèmes. Le diagramme d'états-transitions décrit les états d'un objet, les événements qui déclenchent des transitions (y compris les événements externes) et la sémantique associée (pseudostates, guards, actions d'entrée/sortie). Il relie également le concept d'Automate à états finis (FSM) aux modèles formels, afin de faciliter la spécification, la validation et le test des systèmes réactifs et embarqués. Inscrit dans la MCOO (Modélisation Conceptuelle Orientée Objet), ce document facilite la formalisation des exigences.
🎯 Ce que vous allez apprendre
- États et pseudostates — définition des états simples et des états initiaux/terminaux ; notion d'état comme abstraction d'un moment de la vie d'une entité, utile pour formaliser le modèle dynamique et l'évolution temporelle d'un système réactif ; rôle des pseudostates (choice, junction, fork/join) pour structurer le comportement et contrôler la conjonction de valeurs lors des transitions.
- Transitions, triggers et conditions de garde (guards) — mécanisme de déclenchement par des triggers (y compris les événements externes) et filtrage par une garde ; essentiel pour réduire l'ambiguïté et concevoir des diagrammes déterministes exploitables pour la vérification et le test.
- Actions d'entrée, de sortie et effets — distinction entre entry/exit actions et l'effet (effect) d'une transition, et impact sur l'ordre d'exécution lors des changements d'état ; spécification de comportements atomiques pour éviter les effets indésirables liés à l'ordre d'exécution.
- États composites et régions orthogonales — composition hiérarchique des états et parallélisme via les régions orthogonales, avec conséquences sur la synchronisation et la gestion des événements concurrents ; compétence utile pour modéliser systèmes temps réel et automates complexes.
- Sémantique pour conception et vérification — interprétation formelle des transitions (priorités, history states, nondéterminisme) et bonnes pratiques pour rendre les diagrammes testables et vérifiables ; préparation de cas de test et détection d'anomalies comportementales dès la spécification.
- Exercices corrigés — exercices d'application avec corrigés pour pratiquer la modélisation comportementale, valider des diagrammes d'états et s'entraîner sur des cas tels que le cycle de vie d'un objet ou un tourniquet.
- Triggers externes vs internes — distinction pratique : triggers externes (signaux, messages, interruptions) déclenchent des transitions depuis l'environnement ; triggers internes correspondent à des changements d'état ou à des événements générés par l'objet lui‑même.
| Pseudostate | Rôle |
|---|---|
| initial | Point d'entrée initial d'un état/automate |
| final | Point de terminaison indiquant la fin d'un comportement |
| junction | Noeud de jonction pour combiner/diriger plusieurs flux |
| choice | Décision conditionnelle évaluée au moment de la transition |
📑 Sommaire du document
- Introduction aux états
- Transitions et triggers
- Pseudostates et états initiaux finaux
- Actions et guards (entry exit effect)
- États composites et régions orthogonales
- History et gestion du comportement historique
- Exemples et exercices
💡 Pourquoi choisir ce cours ?

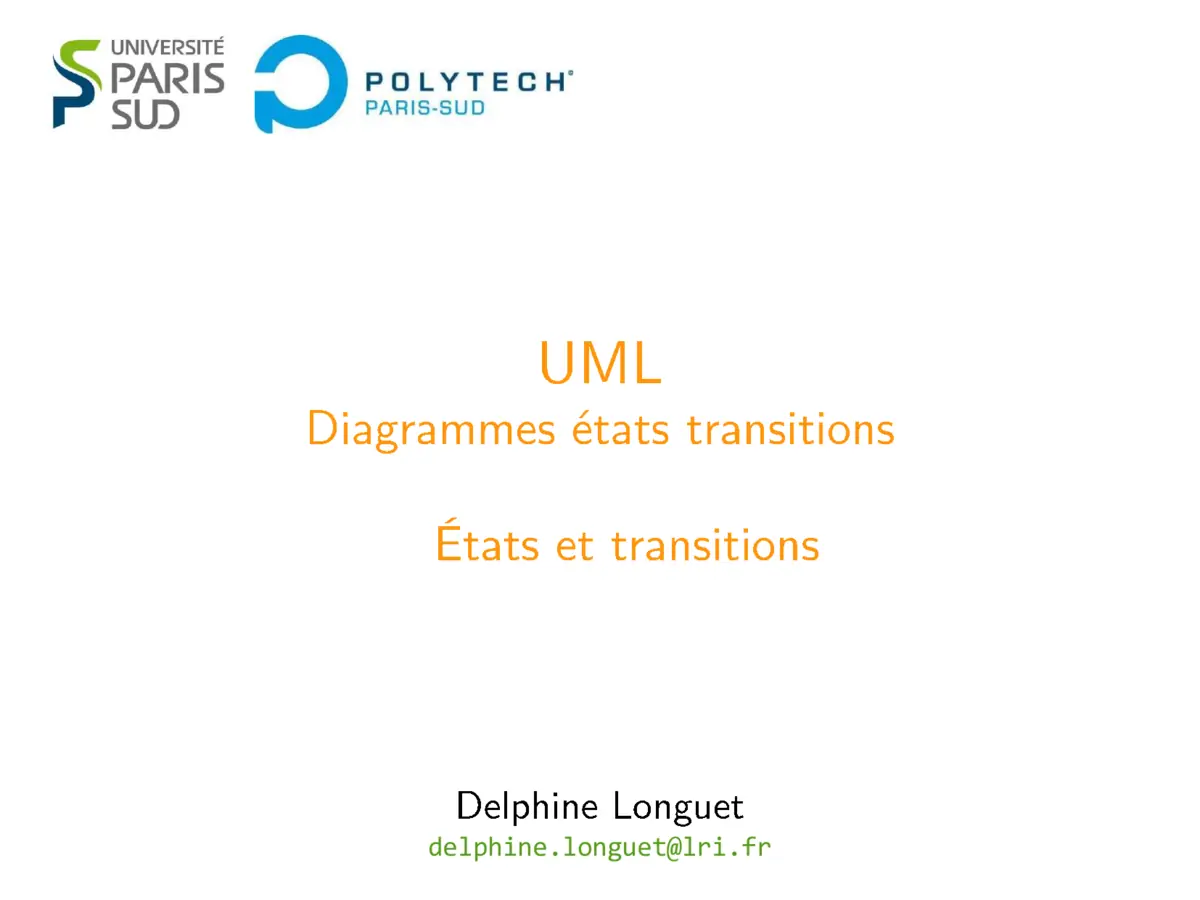

Document concis (15 pages) signé Delphine Longuet, offrant une synthèse technique centrée sur la sémantique des UML 2 : Diagramme d'états-transitions et le vocabulaire UML (pseudostate, guard, entry/exit, orthogonal). Conforme aux spécifications UML 2, l'approche combine précision conceptuelle et cas illustratifs pour rendre les modèles exploitables en conception et en tests. Exercices inclus pour pratiquer rapidement et renforcer l'assimilation des notions clés tout en conservant la rigueur formelle nécessaire à la vérification.
👤 À qui s'adresse ce cours ?
- Public cible : ingénieurs logiciel et systèmes, analystes en modélisation, étudiants en conception de systèmes embarqués ou réactifs qui doivent formaliser et tester le comportement d'objets et composants.
- Prérequis : notions de base en UML (capacité à lire un diagramme), compréhension des concepts d'automate/état, et familiarité avec la terminologie événementielle (trigger, condition).
- Architecte logiciel
- Concepteur de systèmes temps réel
Définition et rôle du diagramme d'états-transitions
Le diagramme d'états-transitions modélise le comportement d'un objet en listant ses états et les transitions qui les relient, en réponse à des événements externes et internes. Il sert de référence pour la conception, la validation et les tests : définir des guards explicites, ordonner les actions d'entrée/sortie et documenter les history states améliore la traçabilité des comportements attendus. Ce formalisme facilite la détection précoce d'incohérences ou de nondéterminisme dans des systèmes embarqués ou temps réel, et rend la spécification exploitable pour la génération de tests et la revue entre analystes et développeurs.
Le diagramme d'états dans le modèle dynamique UML
Qu'est-ce que le modèle dynamique en UML ?
Le modèle dynamique décrit l'évolution temporelle des instances et des interactions entre objets dans un système. Il formalise les instants de changement d'état, les contraintes temporelles (timeouts, durées), et les règles d'arbitrage entre transitions concurrentes. Cette couche dynamique complète la vue structurelle et fournit la base pour dériver des scénarios d'exécution, valider des invariants et générer des cas de test fonctionnels et temporels.
Sémantique d'exécution et aspect temporel
La sémantique d'exécution précise l'ordre d'évaluation des guards, l'ordonnancement des entry/exit actions et le traitement simultané d'événements. Un diagramme d'états capture l'évolution du système au cours du temps en représentant les instants où une entité change d'état sous l'effet d'un événement, en tenant compte des délais, priorités et history states. Construire une sémantique d'exécution explicite permet d'anticiper les interférences entre régions orthogonales et de produire des scénarios de test temporels reproductibles. Le lien avec la théorie des automates est explicite : un automate à états finis (FSM) fournit un cadre formel pour raisonner sur la déterminisation, la complétude et la couverture des transitions, facilitant l'analyse formelle et la génération de tests.
Analyse du comportement temporel des objets
L'analyse temporelle examine comment une entité traverse une séquence d'états sous l'effet d'événements synchrones ou asynchrones, en intégrant contraintes temporelles (timeouts, durées minimales/maximales) et priorités de transitions. Cette analyse facilite la détection de conditions de course, d'interblocages et de nondéterminisme liés à la conjonction de valeurs issues de régions parallèles. En s'appuyant sur le modèle dynamique, on peut dériver des traces d'exécution et des cas de test qui valident le respect d'invariants d'état et la robustesse face à variations temporelles.
Exemples de diagrammes d'états-transitions
Cas classiques inclus : le cycle de vie d'un objet (création, activation, suspension, suppression) et le contrôle d'un tourniquet (verrouillé, déverrouillé, passage détecté) illustrent la structuration des états, triggers et guards pour des systèmes réactifs. Les exemples montrent l'usage des pseudostates pour gérer choix et jonctions, ainsi que l'emploi d'états composites pour représenter des comportements parallèles ou orthogonaux, avec attention portée à la sémantique d'exécution.
Comparaison : Diagramme d'états vs Diagramme d'activités
Différence entre diagramme d'états et diagramme d'activités
Le diagramme d'états décrit l'évolution d'un objet en réponse à des événements et se concentre sur les états et transitions atomiques, tandis que le diagramme d'activités modélise des flux de contrôle et des processus métiers orientés séquence et parallélisme. Les diagrammes d'états mettent en avant les triggers, guards et actions associées aux transitions d'une entité ; les diagrammes d'activités privilégient les transitions de contrôle, les forks/joins et la logique de flux. Le choix dépend du niveau d'abstraction souhaité et des besoins en vérification et testabilité : traçabilité des états et vérification formelle pour les états, supervision des processus et optimisation pour les activités.
| Critère | Diagramme d'états | Diagramme d'activités |
|---|---|---|
| Focus | États d'une entité, transitions déclenchées par événements | Flux de contrôle et enchaînements d'activités |
| Usage | Spécification de comportements réactifs et persistants | Modélisation de processus métiers et workflows |
| Déclencheur | Triggers (externes/internes), guards, events | Actions, conditions de cheminement, forks/joins |
Exercices corrigés sur les diagrammes d'états UML
La partie exercices propose des cas pratiques accompagnés de corrigés : modélisation d'un cycle de vie d'objet, conception d'un automate pour un tourniquet, et scénarios d'interaction entre régions orthogonales. Chaque exercice précise les conditions à vérifier, propose une grille d'évaluation pour valider la complétude et le déterminisme du diagramme, et fournit des solutions commentées mettant en évidence la sémantique d'exécution et les critères temporels à tester. Chaque exercice facilite l'apprentissage par la pratique et la vérification formelle.
❓ Foire Aux Questions (FAQ)
Comment modéliser un état composite avec régions orthogonales ?
Utilisez un état composite contenant plusieurs régions parallèles (orthogonal regions), chacune avec son propre sous-automate ; définissez clairement les triggers et synchronisez via events partagés pour éviter les interblocages ou conditions de course. Documenter les points d'entrée et de sortie de chaque région réduit les ambiguïtés lors de l'implémentation.
Quelle est la différence entre une garde (guard) et une action d'effet (effect) sur une transition ?
La guard est une condition booléenne évaluée avant la prise de la transition (filtrage), tandis que l'effect est une action exécutée lors de la transition ; séparer ces rôles évite les effets latéraux rendant le modèle non déterministe. Placer la logique de décision dans la guard et les actions opérationnelles dans l'effect améliore la lisibilité et la testabilité.
