Cours de Télécommunications optiques en PDF (Avancé)

Télécommunications optiques : Ce qu'il faut savoir. Ce PDF de 47 pages propose une synthèse technique avancée des principes physiques, des composants et des architectures des réseaux optiques haute capacité. On y trouve l'analyse des sources lasers à semiconducteur, des effets de dispersion chromatique et non linéaires, des schémas de multiplexage en longueur d'onde (WDM/DWDM) ainsi que des critères de conception pour réseaux longue distance et transport à haute fiabilité.

Historique et évolution des fibres optiques

Les systèmes optiques ont évolué depuis les premières expériences de transmission par lumière guidée jusqu'aux réseaux à très haut débit actuels. Cette évolution a couvert l'amélioration des matériaux de fibres, l'apparition des lasers à semiconducteur stables en puissance et en longueur d'onde, puis le développement des amplificateurs à fibre dopée et du multiplexage en longueur d'onde. Les exigences de capacité, latence et fiabilité ont orienté la conception des couches physiques et des architectures de transport modernes.

🎯 Ce que vous allez apprendre

• Les télécommunications par fibres optiques : principes physiques et métriques de performance.
• Fibres et guides optiques : types de fibres, modes de propagation et limitations.
• Les sources : caractéristiques des lasers et LED pour les liaisons optiques.
• Amplification optique : techniques et architectures d'amplification pour étendre la portée.
• Signaux et systèmes de transmission sur fibre optique : codage, modulation et hiérarchie numérique synchrone.
• Techniques de transmission dans les réseaux de télécommunications : topologies, multiplexage et gestion du spectre.
• Traitement tout-optique du signal : fonctions de commutation et de traitement sans conversion électrique.
• Principe d'émission stimulée et équations d'Einstein : concepts fondamentaux de la physique du laser et implications pour la stabilité spectrale.

📑 Sommaire du document

• Les télécommunications par fibres optiques
• Fibres et guides optiques
• Les sources
• Les photodétecteurs
• Amplification optique
• Signaux et systèmes de transmission sur fibre optique
• Techniques de transmission dans les réseaux de télécommunications

👤 À qui s'adresse ce cours ?

• Public cible : Étudiants de niveau Avancé (Master, préparation aux diplômes d'ingénieur et Master EEA), ingénieurs réseau et techniciens supérieurs souhaitant approfondir la conception et l'exploitation des systèmes optiques.
• Prérequis : Connaissances solides en optique, communications numériques, traitement du signal et notions d'électromagnétisme.

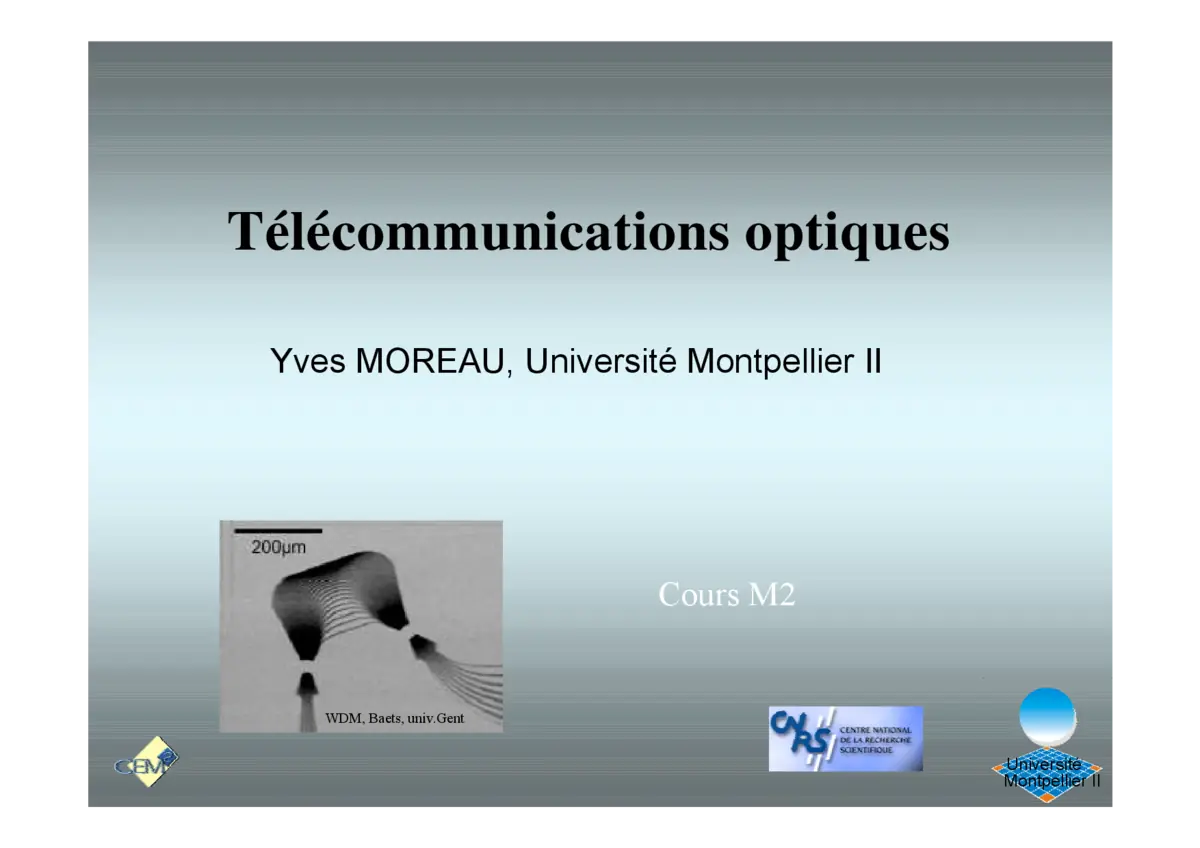

• Ce support de cours de l'Université Montpellier II rédigé par Yves Moreau s'appuie sur des références académiques et des retours d'expérience laboratoire pour garantir une approche rigoureuse et exploitable en conception et exploitation de réseaux optiques.

Fondamentaux physiques et équations de propagation

La propagation dans une fibre est gouvernée par l'indice de réfraction du cœur et de la gaine, la dispersion modale et chromatique, ainsi que par les contraintes de la fenêtre de transmission (fenêtre O, E, S, C, L). Les phénomènes de dispersion modale et chromatique dégradent la qualité temporelle des signaux; la non-linéarité peut interagir avec la modulation et limiter la capacité. Les principes d'émission stimulée et les équations d'Einstein restent centraux pour comprendre le comportement des sources laser et leur stabilité spectrale en environnement WDM.

Multiplexage WDM and Amplification EDFA

Le multiplexage en longueur d'onde (WDM/DWDM) constitue le levier principal pour augmenter la capacité des fibres en superposant plusieurs canaux optiques sur une même fibre. La gestion de la dispersion chromatique et des non-linéarités devient critique lorsque l'on densifie les canaux. Les choix de modulation, la qualité spectrale des lasers à semiconducteur et la hiérarchie numérique synchrone influent directement sur la portée utile et la planification des répéteurs et amplificateurs dans un système.

Technologies et concepts avancés

• Multiplexage en longueur d'onde (WDM/DWDM)
• Amplificateurs à fibre dopée à l'Erbium (EDFA)
• Gestion de la dispersion

Amplification EDFA : les amplificateurs à fibre dopée à l'Erbium jouent un rôle central dans la régénération du signal optique sur les longues portées. Ils fournissent un gain sur la fenêtre C et L sans conversion opto‑électrique, permettant d'augmenter significativement l'espacement entre répéteurs et d'améliorer le rapport signal sur bruit global du lien. Leur intégration conditionne la topologie des réseaux de transport et l'optimisation des puissances de lancement et de la gestion non linéaire.

Infrastructures : des réseaux locaux aux liaisons transocéaniques

Les architectures varient des réseaux d'accès métropolitains jusqu'aux dorsales longue distance et aux systèmes intercontinentaux. Les exigences mécaniques, de redondance et de gestion de la latence diffèrent fortement selon l'échelle : les réseaux locaux privilégient la densité de ports et la flexibilité, tandis que les liaisons intercontinentales imposent des contraintes sur la fiabilité des amplificateurs en ligne, la compensation de dispersion et les marges de puissance. La planification inclut la protection, le routage optique et les contraintes économiques propres aux grands liaisons sous-marines.

Applications concrètes

Les télécommunications optiques assurent l'essentiel du trafic intercontinental : conception des liaisons, amplification en ligne et gestion des pannes sont des enjeux majeurs pour ces systèmes. Sur les réseaux de transport terrestres, les fibres desservent les dorsales nationales et internationales, les liaisons métro et les interconnexions de centres de données, en combinant WDM, multiplexage statistique et stratégies de protection pour garantir débit et disponibilité à grande échelle.

Simulation des systèmes optiques : la modélisation et la simulation permettent d'anticiper les effets de dispersion modale, de non-linéarités et d'évaluer les marges de régénération du signal avant déploiement. L'utilisation de simulateurs optiques facilite l'optimisation des puissances de lancement, la planification spectrale et la validation des architectures d'amplification et de routage.

Planification et simulation des réseaux optiques

La planification repose sur une combinaison d'analyses analytiques et de simulations numériques pour estimer la portée utile, la régénération du signal et les marges de puissance en présence de bruit et de non‑linéarités. Des outils de simulation (simulateurs optiques commerciaux et open‑source) sont employés pour reproduire la fenêtre de transmission, la réponse spectrale des amplificateurs et l'impact de la dispersion modale. Ces modèles intègrent paramètres physiques tels que l'indice de réfraction et permettent d'élaborer des stratégies de protection et d'optimisation réseau.

❓ Foire Aux Questions (FAQ)

Quelles sont les applications des télécommunications optiques ?
Les télécommunications optiques servent pour les dorsales interurbaines et internationales, les liaisons des centres de données, la diffusion vidéo à haut débit et les infrastructures critiques des opérateurs. Elles permettent d'atteindre des débits très élevés sur de longues distances tout en minimisant l'atténuation et la sensibilité aux interférences électromagnétiques.
