Fibre optique : Maîtriser les Concepts — Cours PDF (Intermédiaire)

Vous souhaitez maîtriser les principes de la fibre optique et comprendre comment un fil de silice guide la lumière ? Ce cours PDF gratuit à télécharger présente les concepts clés de la transmission optique, des matériaux (silice ou plastique) aux phénomènes physiques qui permettent le transport d’informations sur de longues distances.

Rédigé par Pascal Cousteau — auteur spécialisé en réseaux & télécoms.

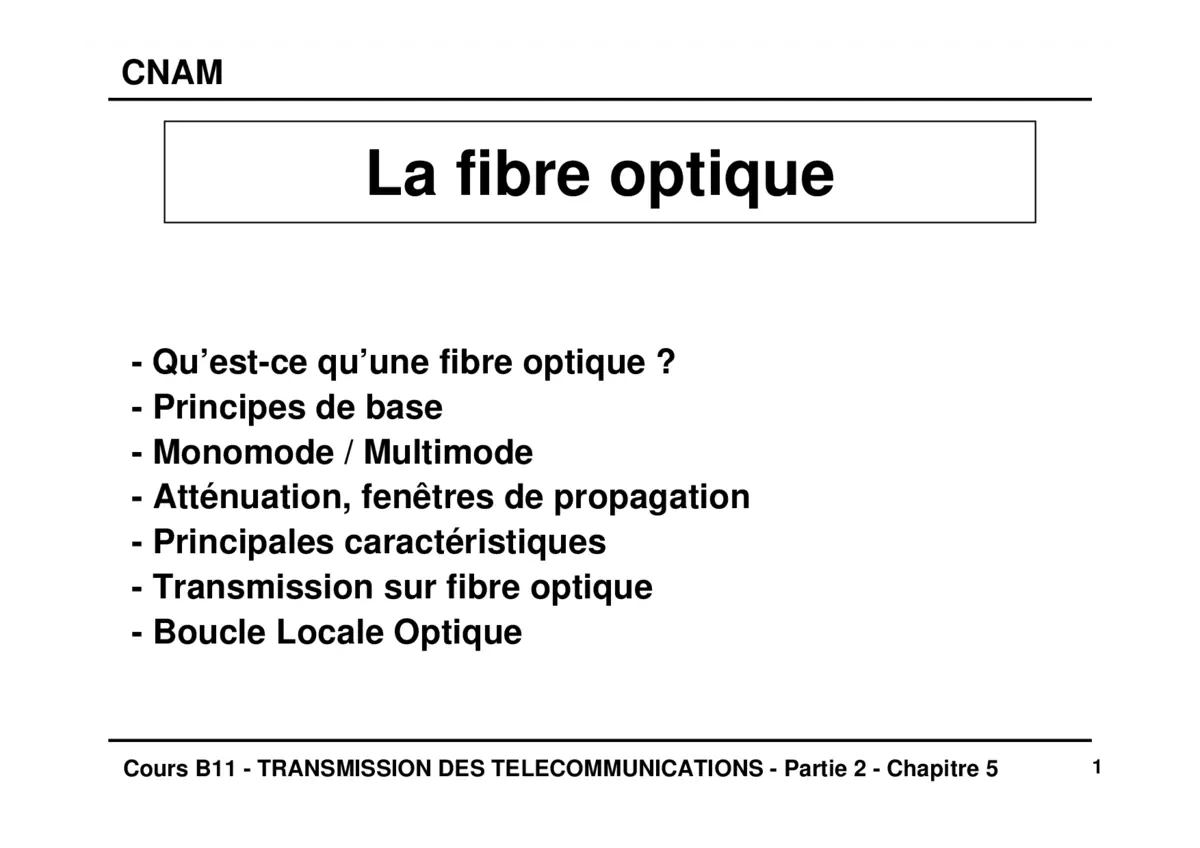

🎯 Ce que vous allez apprendre

• Qu’est-ce qu’une fibre optique ? : nature physique d’une fibre et ses matériaux (verre de silice, plastique).
• Principes de base : réfraction, réflexion totale interne et guidage de la lumière.
• Monomode / Multimode : différences techniques et domaines d'utilisation.
• Atténuation et fenêtres de propagation : facteurs influençant la portée et la qualité du signal.
• Transmission sur fibre : sources lumineuses, modulation et dispersion.
• Boucle Locale Optique : concepts et rôle dans les réseaux d’accès.

Principes physiques de la transmission optique

La transmission dans une fibre s’appuie sur la réfraction et la réflexion totale interne : la lumière passant d’un milieu à indice élevé (le cœur) vers un milieu à indice plus faible (la gaine) est confinée lorsque l’angle d’incidence dépasse l’angle critique. Ce guidage limite les pertes et permet le transport d’impulsions optiques sur de longues distances. La vitesse de la lumière dans la fibre dépend de l’indice de réfraction du matériau n1, ce qui influence la propagation et la dispersion des impulsions optiques.

Physique du guidage

La géométrie du cœur et le contraste d'indice déterminent le comportement modal : dans les fibres multimodes plusieurs trajectoires coexistent, augmentant la dispersion modale, tandis que dans les fibres monomodes un seul mode se propage, réduisant cette dispersion. La nature du matériau (verre de silice vs plastique) influence l'affaiblissement linéique et l'aptitude aux faibles pertes sur de longues distances.

Lois de Snell-Descartes et réfraction

La réfraction obéit à la loi de Snell-Descartes : n1 · sin(θ1) = n2 · sin(θ2), où n1 et n2 sont les indices de réfraction du cœur et de la gaine. La réflexion totale interne se produit si n1 > n2 et que l'angle d'incidence θ1 dépasse l'angle critique θc, défini par θc = arcsin(n2 / n1). Ces relations expliquent pourquoi un léger contraste d'indice suffit à confiner la lumière et comment la géométrie influence le nombre de modes propagés.

Composition d'une fibre

• Cœur : région centrale où la lumière est guidée, typiquement en verre de silice pour les liaisons longue distance ou en plastique (POF) pour les courtes distances.
• Gaine (cladding) : couche à indice inférieur assurant la réflexion totale interne.
• Revêtement et protection mécanique : couches qui assurent résistance, étanchéité et facilité d'installation.

Structure de la fibre

La qualité des interfaces et la géométrie du cœur déterminent le guidage. Le choix du matériau impacte directement la dispersion chromatique, l'affaiblissement linéique et la réponse aux techniques de mesure telles que la réflectométrie. Les paramètres géométriques et matériaux sont des critères essentiels lors du dimensionnement d'un lien optique.

Les fenêtres de transmission optique

Comment fonctionne la transmission par fibre optique ?

Une source lumineuse (Diode Électroluminescente (DEL/LED) ou Diode Laser) modulée par des données est injectée dans le cœur. Le signal subit des pertes (atténuation) et des dispersions — notamment la dispersion chromatique et la dispersion modale — qui limitent la distance utile sans amplification or régénération. Les techniques de multiplexage en longueur d'onde (WDM) et les équipements actifs augmentent la capacité sur un même lien physique. Les longueurs d'onde de transmission choisies correspondent aux fenêtres où l'affaiblissement linéique est le plus faible.

Caractéristiques techniques et atténuation du signal

L'atténuation résulte d'absorption, de diffusion et d'impuretés dans le matériau. La dispersion chromatique répartit une impulsion dans le temps selon la dépendance en longueur d'onde de l'indice de réfraction, tandis que la dispersion modale affecte principalement les fibres multimodes. Les paramètres à surveiller incluent l'affaiblissement linéique, la largeur spectrale de la source et l'indice de réfraction n1 du cœur.

Les différents types de câbles et connecteurs

Les câbles diffèrent par leur structure (simplex, duplex, multifibres), blindage et protection mécanique selon l'environnement (intérieur, extérieur, aérien, enterré). Les connecteurs optiques (par exemple LC, SC) assurent le raccordement optique entre composants et équipements. Le choix dépend des contraintes d'installation, de la densité d'emplacement et des performances requises.

Les avantages de la fibre par rapport au cuivre

La fibre optique offre un débit et une bande passante supérieurs, une immunité aux perturbations électromagnétiques et permet de couvrir de plus longues distances avec moins d'amplification. Ces caractéristiques la rendent adaptées aux cœurs de réseau (backbones), aux réseaux métropolitains et aux liaisons longue distance, et permettent d'atteindre le Très Haut Débit pour les usages futurs.

• Débit élevé et bande passante importante
• Immunité aux interférences électromagnétiques
• Portée étendue avec faible affaiblissement linéique
• Meilleure sécurité contre l’écoute physique
• Évolutivité pour les besoins futurs (Très Haut Débit)

Applications concrètes

Parmi les applications courantes : le FTTH (Fiber to the Home) pour le raccordement final des abonnés, les liaisons intersites, les boucles locales optiques et les réseaux de distribution métropolitains. Le raccordement final implique généralement une prise optique en domicile, un câble de branchement et une terminaison optique (ONT) chez l'abonné pour convertir le signal optique en services exploités par les équipements clients.

Outils de mesure et diagnostic : les techniciens s'appuient sur des appareils tels que les réflectomètres optiques (OTDR) pour localiser pertes, épissures et défauts sur un lien. L'OTDR fournit une cartographie temporelle et d'amplitude des événements le long de la fibre, complétée par la photométrie et la réflectométrie pour vérifier l'insertion et le retour de perte aux connecteurs et épissures.

Normes et standards internationaux

Les recommandations ITU-T constituent un cadre de référence pour la conception et l'exploitation des fibres monomodes ; la recommandation ITU-T G.652 décrit les caractéristiques des fibres monomodes standard utilisées en télécommunications. Les normes précisent les paramètres optiques, les tolérances mécaniques et les critères de test pour assurer l'interopérabilité et la performance des réseaux optiques à l'échelle mondiale.

Normes et standards de câblage optique

Pour le câblage structuré et les interconnexions, plusieurs référentiels sont couramment appliqués dans l'industrie :

• ISO/IEC 11801 — spécification internationale pour le câblage structuré dans les bâtiments et campus.
• TIA/EIA-568 — norme américaine pour la performance et les méthodes de test des liaisons et connecteurs.
• Normes nationales et guides d'installation qui complètent les recommandations internationales selon les contextes d'exploitation.

Outils de diagnostic et maintenance des liens optiques

Les interventions de maintenance reposent sur plusieurs types d'instruments : OTDR pour localiser et quantifier les pertes et événements, sources et mesureurs de puissance optique pour vérifier l'insertion et le budget de liaison, et microscopes d'inspection pour contrôler l'état des ferrules et faces optiques des connecteurs. L'usage combiné de ces outils permet d'établir un diagnostic fiable et de planifier des réparations ou des épissures selon les spécifications du réseau.

Lexique technique de la fibre

Réflectométrie

Technique mesurant les retours de signal le long d'une fibre pour identifier pertes et événements (principe exploité par l'OTDR).

Soudure à l'arc

Processus d'épissurage par fusion des brins de fibre à l'aide d'un arc électrique, assurant une faible perte d'insertion mécanique et optique.

Photométrie

Mesure de la puissance optique en bout de fibre pour vérifier le budget d'une liaison et la conformité aux seuils attendus.

Silice vs Plastique (POF) : comparaison pratique

La silice (verre) offre un affaiblissement linéique très faible et une meilleure tenue sur longue distance, conforme aux spécifications ITU-T G.652 pour les fibres monomodes. La fibre plastique (POF) présente un indice de réfraction plus élevé et une installation simplifiée pour de courtes liaisons industrielles ou domestiques : elle tolère mieux les flexions et offre un coût matériel réduit. Toutefois la POF montre un affaiblissement linéique supérieur et une dispersion chromatique plus marquée, limites à prendre en compte selon les exigences de débit et longueur de trajet. La réflectométrie et la photométrie restent applicables pour le diagnostic, mais les paramètres de référence diffèrent selon le type de matériau.
