Réseaux et communications informatiques. Les réseaux et communications informatiques désignent l'ensemble des technologies et protocoles permettant l'échange de données entre ordinateurs et autres dispositifs. Réalisé par l'École La Mache Lyon, ce support s'appuie sur une pédagogie pratique et des exemples concrets adaptés aux programmes de terminale et aux premiers cursus techniques.

🎯 Ce que vous allez apprendre

• Caractérisation des réseaux informatiques : Comprendre les différents types et leurs caractéristiques.
• Analyse des communications informatiques : Principes et méthodes d'échange de données, modulation et bande passante.
• Modèle de référence OSI : Explorer les couches et leur fonctionnement.
• Topologies et architectures physiques : Identifier les configurations et leur impact sur la performance.
• Sécurité des communications : Enjeux et bonnes pratiques pour protéger flux et équipements.
• Distinction entre services de transmission et services applicatifs : Comprendre le rôle de la couche transport vs les services proposés à l'utilisateur.

Pourquoi apprendre les réseaux informatiques ?

• Partage de ressources : accès et mutualisation de fichiers, imprimantes et matériels.
• Communication entre processus : échanges et coordination entre applications distribuées.
• Centralisation des données : consolidation, sauvegarde et administration centralisée des informations.

Les enjeux des réseaux : communication et partage

Un réseau permet de rendre accessibles des services et des équipements à des terminaux distants, d'optimiser les flux et d'assurer la continuité des services. La séparation entre fonctions de transmission (acheminement, routage, commutation) et services applicatifs (messagerie, partage de fichiers, applications métier) facilite la conception, le diagnostic et la sécurité des systèmes.

• Partage d'imprimantes
• Serveurs de fichiers
• Ressources de calcul

La distinction entre services de transmission et services applicatifs mérite un développement : les protocoles de transmission assurent l'acheminement des paquets et la connectivité entre nœuds (ex. IP pour le routage, protocoles de commutation pour les équipements d'infrastructure), tandis que les protocoles applicatifs fournissent des services accessibles à l'utilisateur final (ex. HTTP ou FTP pour le transfert de fichiers et l'accès web). La couche transport joue un rôle clé pour garantir la livraison, la fiabilité et le contrôle de flux entre applications.

Architecture Client-Serveur vs Peer-to-Peer (P2P)

Dans l'architecture client-serveur, des serveurs centralisent les services et les clients en consomment les ressources, ce qui facilite la gestion et la sécurité. En P2P, chaque nœud peut agir à la fois comme client et comme serveur, ce qui favorise la résilience et le partage décentralisé mais complique l'administration et le contrôle d'accès.

Focus sur Internet

Internet est un réseau de réseaux où des opérateurs, des fournisseurs d'accès et des administrations s'interconnectent pour transporter le trafic global. Les liaisons à très haute capacité forment la « backbone » assurant la résilience et le transport intercontinental. Les interconnexions s'effectuent souvent via des points de présence (PoP) et des NAP, où opérateurs et fournisseurs échangent et routent le trafic entre leurs infrastructures.

Supports de transmission et médias

Les médias physiques déterminent les performances et les contraintes d'une liaison :

• Paire torsadée : courante en LAN, économique et suffisante pour la plupart des usages locaux; sensible aux interférences et limitée en bande passante sur de longues distances.
• Fibre optique : très haute capacité et faible atténuation, adaptée aux dorsales et aux liaisons interurbaines; idéale pour les besoins importants en bande passante.
• Liaisons sans fil : offrent mobilité et déploiement rapide (Wi‑Fi, 4G/5G), mais soumises aux contraintes de portée, d'interférences et de sécurité.

La modulation adapte des signaux numériques aux caractéristiques des canaux analogiques (variation d'amplitude, fréquence ou phase). La bande passante disponible conditionne le débit maximal et la qualité de service d'une liaison.

Comparaison des modèles OSI et TCP/IP

Les modèles OSI et TCP/IP sont des cadres conceptuels utilisés pour décrire les fonctions d'un réseau. Le modèle OSI subdivise la communication en sept couches distinctes; le modèle TCP/IP regroupe ces fonctions en quatre couches pratiques, alignées sur le fonctionnement d'Internet. La correspondance entre les couches facilite la compréhension des responsabilités (routage, commutation, couche transport, services applicatifs).

Le modèle TCP/IP : le standard d'Internet

Le modèle TCP/IP comprend quatre couches principales : - Couche d'accès réseau : gère la communication matérielle et les liaisons locales. - Couche Internet : assure le routage des paquets entre réseaux (protocole IP). - Couche Transport : fournit la communication de bout en bout et la fiabilité (TCP, UDP). - Couche Application : regroupe les protocoles utilisateurs (HTTP, FTP, SMTP, etc.).

Les différents types de réseaux : LAN, MAN et WAN

Les réseaux se catégorisent principalement selon leur étendue géographique et leurs usages :

• LAN (Local Area Network) : réseau local couvrant un bâtiment ou un campus, optimisé pour de faibles latences et des débits élevés.
• MAN (Metropolitan Area Network) : réseau métropolitain interconnectant plusieurs sites dans une même agglomération, souvent utilisé par des municipalités ou des entreprises locales.
• WAN (Wide Area Network) : réseau étendu reliant des sites géographiquement distants (pays, continents) via des liaisons longue distance et des fournisseurs d'accès.

📑 Sommaire du document

• Introduction
• Réseaux informatiques
• Principes généraux
• Éléments d'un réseau

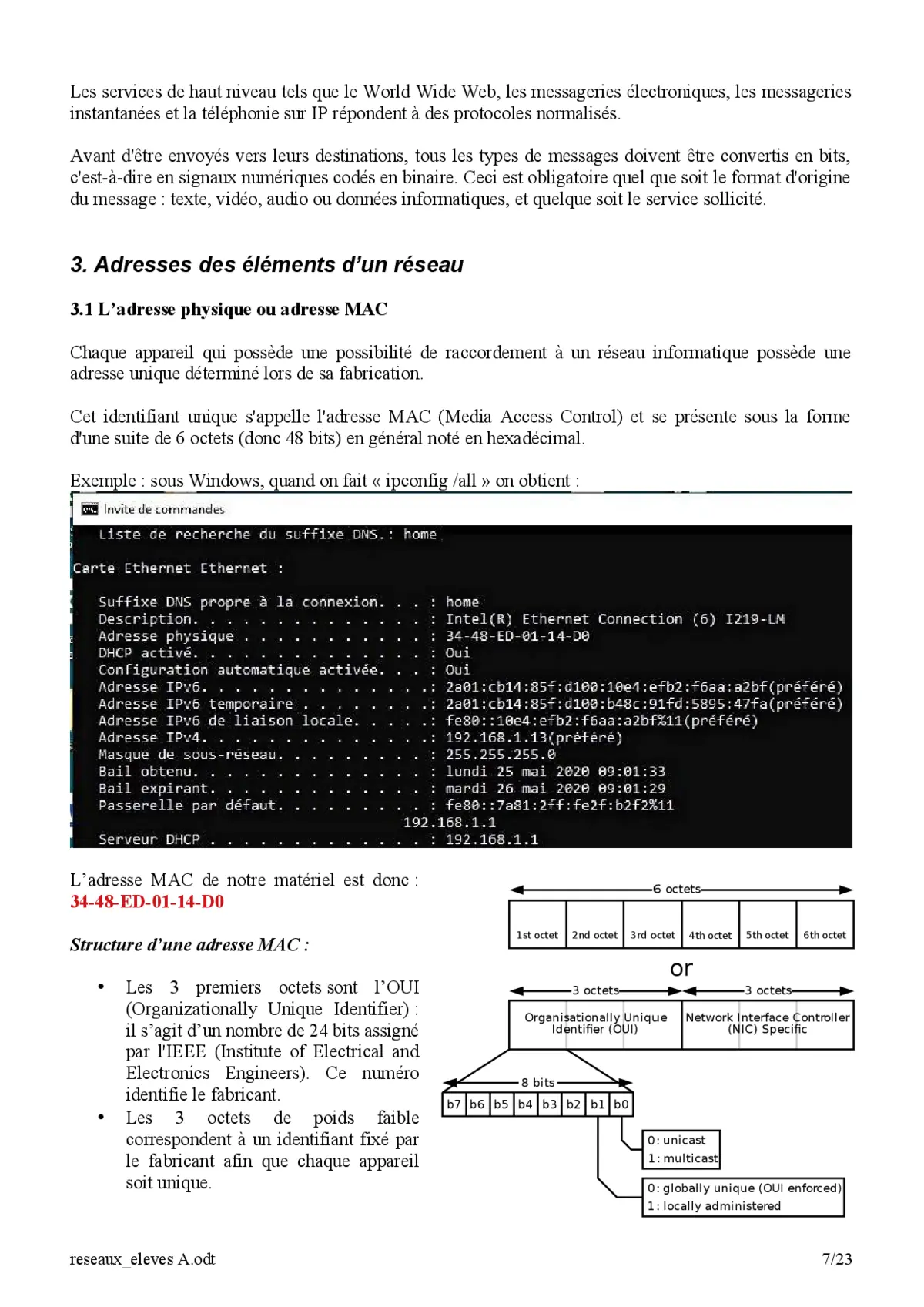

• Adresses des éléments d’un réseau
• Le modèle de référence OSI
• Comparaison des modèles OSI et TCP/IP
• Topologie des réseaux

👤 À qui s'adresse ce cours ?

• Public cible : Ce cours de l'École La Mache Lyon s'adresse aux étudiants en Terminale STI2D et à toute personne souhaitant acquérir des connaissances sur l'infrastructure réseau.
• Prérequis : Connaissances de base sur les systèmes numériques et le système binaire.
• Exercices : Le PDF contient des exercices d'application et propose des exercices corrigés pour s'entraîner et valider les acquis (voir section exercices du document).

❓ Foire Aux Questions (FAQ)

Quels sont les principaux types de réseaux ?

Les principaux types incluent les réseaux locaux (LAN), les réseaux étendus (WAN) et les réseaux métropolitains (MAN), chacun ayant ses propres caractéristiques et usages en termes de portée, de bande passante et d'architecture.

Pourquoi est-il important de comprendre le modèle OSI ?

Le modèle OSI fournit un cadre structuré pour concevoir, diagnostiquer et documenter les systèmes de communication, facilitant l'interopérabilité entre technologies et équipements et clarifiant les responsabilités des couches (routage, commutation, transport, etc.).

Définitions rapides : LAN / MAN / WAN

• LAN : réseau local, couverture restreinte (bâtiment, campus).
• MAN : réseau métropolitain, couvre une ville ou une agglomération.
• WAN : réseau étendu, relie des sites distants sur de longues distances.
