Cours de La pile TCP/IP en PDF (Avancé)

La pile TCP/IP : Ce qu'il faut savoir. La pile TCP/IP est un ensemble de protocoles de communication utilisé pour interconnecter des dispositifs sur Internet et garantir l'interopérabilité entre systèmes hétérogènes. Rédigé par Christian Bulfone, ce support technique présente des principes avancés, des schémas d'encapsulation et des procédures de diagnostic exploitables en laboratoire. Ce support approfondit l'adressage IPv4 tout en introduisant les concepts de transition vers IPv6.

🎯 Ce que vous allez apprendre

• Historique de TCP/IP : Comprendre l'évolution et les jalons qui ont façonné l'architecture actuelle.
• Adressage IP : Appréhender les mécanismes d'adressage IPv4 et les notions de migration vers IPv6.
• Protocoles ARP et ICMP : Explorer les protocoles de voisinage et de diagnostic essentiels au fonctionnement des réseaux.
• Couche Transport : UDP et TCP : Comparer les modèles de transport, contrôle de flux et gestion des connexions.
• Services Internet : Étudier les services courants (DNS, FTP, Telnet, SSH, DHCP) et leur intégration dans l'architecture réseau.
• Routage : Maîtriser les principes de routage et les éléments influant sur le transfert inter‑réseaux.

📑 Sommaire du document

• Un peu d’histoire

  Retour sur les origines et les évolutions protocolaires qui ont conduit à l'adoption de la pile TCP/IP.

• Sources d’information

  Références techniques et documents recommandés pour approfondir chaque chapitre.

• Adressage IP

  Principes d'adressage IPv4, sous‑réseaux, masques et présentation des mécanismes de transition vers IPv6.

• Les protocoles ARP, ICMP

  Fonctionnement des protocoles de résolution d'adresse et de diagnostic, avec exemples d'utilisation en environnement réel.

• La couche Transport : UDP et TCP

  Comparaison des services offerts par TCP et UDP, gestion des connexions et des erreurs.

• Quelques services : DNS, FTP, Telnet, SSH, DHCP

  Rôles, ports et interactions entre services applicatifs et couches inférieures.

• Le routage

  Méthodes de routage statique et dynamique, tables de routage et impact des protocoles sur la topologie.

Architecture de la pile et comparaison avec le modèle OSI

L'architecture en couches facilite l'étude et la mise en œuvre des protocoles : chaque couche encapsule les données de la couche supérieure en ajoutant ses propres en-têtes et informations de contrôle. L'encapsulation reste un concept central pour analyser le transit des paquets dans une communication réseau et pour dépanner des anomalies.

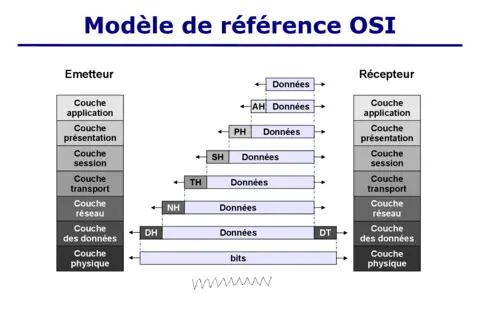

Comparaison avec le modèle OSI

Le modèle TCP/IP simplifie l'OSI en quatre couches ; voici une correspondance utile pour comprendre les responsabilités de chaque niveau :

• Couche Application (TCP/IP) ≈ Couches Application, Présentation et Session (OSI)
• Couche Transport (TCP/IP) ≈ Couche Transport (OSI)
• Couche Internet (TCP/IP) ≈ Couche Réseau (OSI)
• Couche Accès réseau / Liaison (TCP/IP) ≈ Couches Liaison de données et Physique (OSI)

Cette cartographie aide à localiser les problèmes (encapsulation, fragmentation, erreurs de couche) et à choisir les outils de diagnostic appropriés.

Diagnostic réseau

Outils de base pour valider la pile et diagnostiquer les problèmes : commandes ICMP et trace de route permettent de vérifier la pile locale et le chemin jusqu'à une destination.

Exemple : tester la pile locale via le loopback (vérifie la pile logicielle sans sortir sur le réseau)

ping 127.0.0.1

Interprétation : une réponse sur 127.0.0.1 confirme que la pile réseau de la machine répond aux requêtes ICMP. Pour analyser le chemin et identifier des sauts problématiques, utiliser :

traceroute example.com
# ou sous Windows :
tracert example.com

Ces outils aident à isoler si un incident est local, sur le réseau d'accès ou sur le trajet inter‑fournisseurs.

👤 Public cible

• Public : Étudiants et professionnels du réseau souhaitant un niveau avancé de compréhension des mécanismes et du diagnostic.
• Prérequis : Connaissances solides en concepts réseaux (modèles en couches, adressage IP, notions de routage).

❓ Foire Aux Questions (FAQ)

Qu'est‑ce que la pile TCP/IP ?
Un ensemble de couches et de protocoles assurant l'acheminement et la livraison des données entre hôtes hétérogènes.

Pourquoi maîtriser la pile est‑il essentiel ?
La compréhension des couches, de l'encapsulation et des outils de diagnostic est indispensable pour concevoir, sécuriser et dépanner des infrastructures réseau modernes.
