Guide Assemblage d'un KoomBook en PDF (Intermédiaire)

Assemblage d'un KoomBook : Ce qu'il faut savoir. Guide pas à pas pour construire un équipement autonome sur batterie fournissant un hotspot WiFi et une interface web pour diffuser des contenus éducatifs locaux. Le PDF comprend schémas de montage et photos illustratives à chaque étape pour faciliter la prise en main en atelier. Document technique orienté montage : nomenclature des pièces, positionnement mécanique (platines F1/F2, entretoises, visserie M3x5/M3x10), connectique SATA et intégration de la carte mère Olimex A20‑OlinuXino‑LIME2. Disponible en téléchargement gratuit pour consultation et réutilisation en atelier.

🎯 Objectifs d'apprentissage

• Fixation mécanique et visserie — maîtriser l'usage des platines F1 et F2, l'implantation des entretoises (15 mm et 20 mm) et le choix des vis M3x5/M3x10 pour assurer un montage robuste sans endommager les filets plastiques. Positionner un disque 2,5", aligner la connectique SATA et verrouiller la structure du boîtier pour limiter les contraintes mécaniques en transport.
• Connectique SATA et alimentation — connecter correctement les câbles SATA et l'alimentation vers le disque et la carte Olimex en respectant l'orientation des prises et les bonnes pratiques d'acheminement des câbles. Résultat : stockage système et données montés de façon fiable avec accès physique facilité pour la maintenance.
• Soudure et étamage sur carte Olimex — réaliser des soudures propres (fer à panne fine, fil d'étain) et étamer les conducteurs 26 AWG indiqués pour raccorder interrupteur et micro‑USB sans créer de courts‑circuits. Repérer les points de soudure, ajouter un connecteur femelle sur GPIO3 si nécessaire et vérifier continuité et polarité.
• Gestion thermique — appliquer un dissipateur sur le processeur et évaluer l'ajout d'un ventilateur 5 V (ou 12 V sous‑alimenté) pour optimiser le refroidissement en fonctionnement sur secteur. Dimensionner une solution passive/active pour prolonger la durée de vie des composants tout en limitant le bruit et l'entrée de poussière.
• Vérifications post-assemblage — monter les façades, fixer l'interrupteur et la prise micro‑USB, puis procéder aux tests d'alimentation, reconnaissance du stockage (microSD/SSD) et vérification du hotspot WiFi. L'appareil doit diffuser l'interface web Ideascube (logiciel libre) et servir de point d'accès pour contenus locaux.

Outils et matériel requis

• Fer à souder à panne fine (recommandé : panne conique ou plate 1,0–1,5 mm) avec support isolant
• Fil d'étain adapté (lead‑free recommandé) et tresse à dessouder
• Tournevis de précision : Phillips PH0, PH1 et tournevis plat ~2,5 mm; clé Allen 2 mm
• Pinces coupantes et pinces brucelles pour composants
• Multimètre pour contrôle de continuité et polarité
• Entretoises (15 mm, 20 mm), visserie M3x5 et M3x10
• Carte mère Olimex A20‑OlinuXino‑LIME2, module WiFi (Mod‑Wifi‑R5370), disque SATA 2,5", microSD, SSD
• Dissipateur thermique, ventilateur 5 V (optionnel), connecteurs micro‑USB, câbles SATA
• Protection ESD (bracelet, tapis) et éclairage d'atelier

📑 Sommaire du document

• Introduction et contexte
• Outils et composants nécessaires
• Nomenclature (BOM) et compatibilités
• Sécurité et précautions avant montage
• Procédure de montage pas à pas du boîtier
• Gestion thermique et optimisation
• Vérifications post-assemblage et tests
• Annexes : schémas illustratifs et ressources

💡 Pourquoi choisir ce cours ?

Approche pragmatique et orientée atelier : nomenclature précise (A20‑OlinuXino‑LIME2, Mod‑Wifi‑R5370, microSD et SSD), instructions illustrées pour la mécanique et la soudure, et remarques terrain sur le refroidissement. BSF Organization appuie les choix techniques par des retours d'usage issus de déploiements sur des zones à faible connectivité, renforçant la pertinence opérationnelle. La combinaison d'une BOM détaillée, de recommandations ESD et d'annotations pour améliorations rend ce guide adapté aux techniciens et aux ONG disposant d'ateliers de montage.

👤 À qui s'adresse ce cours ?

• Public cible : techniciens hardware, makers et intervenants terrain (ONG, éducateurs techniques) chargés d'assembler et déployer des boîtiers KoomBook pour diffusion de contenus hors‑ligne.
• Prérequis : maîtrise des outils manuels et d'atelier (clé Allen, tournevis, découpeuse laser), notions pratiques de soudure électronique (fer à panne fine, étamage), connaissance de la connectique SATA et micro‑USB, et règles de précaution ESD.

Sécurité et précautions avant montage

• Utiliser un bracelet et un tapis ESD lors de la manipulation de la carte mère et des modules RF; décharger son corps sur une masse commune avant toute manipulation.
• Porter des lunettes de protection et éviter les vêtements amples pendant la soudure; travailler dans un espace ventilé pour évacuer les fumées de flux et d'étain.
• Attention aux brûlures : laisser refroidir la pointe du fer sur son support et manipuler les fils étamés avec des pinces; éviter de toucher les composants chauffés pendant plusieurs minutes après soudure.
• Vérifier toujours la polarité et la tension sur les prises micro‑USB et l'alimentation SATA avec un multimètre avant connexion finale.

Procédure de montage pas à pas du boîtier

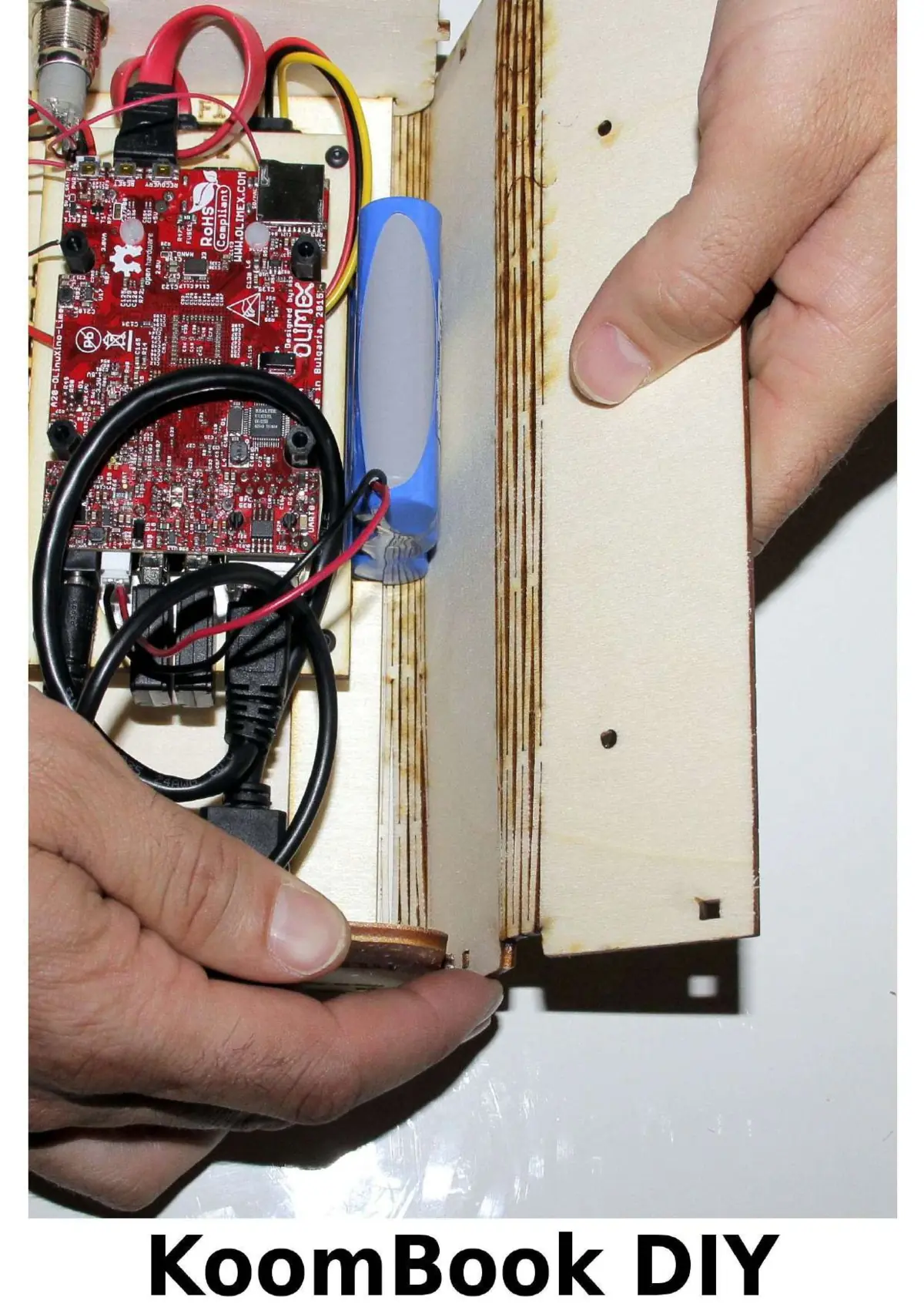

Commencer par préparer les platines F1 et F2 et positionner les entretoises 15 mm ou 20 mm selon l'espace requis pour la carte mère et le disque. Placer la carte Olimex A20‑OlinuXino‑LIME2 sur les entretoises, aligner les perçages et visser avec M3x5 pour composants proches et M3x10 pour les liaisons traversantes. Monter ensuite le disque 2,5" sur sa platine, connecter le câble SATA en respectant l'orientation, puis acheminer les câbles pour minimiser les contraintes mécaniques. Vérifier dégagements, tension des vis et absence de contacts métalliques non protégés avant la première alimentation.

Installation logicielle et configuration Ideascube

Après validation matérielle, préparer la carte microSD ou le SSD avec l'image Ideascube et vérifier la configuration réseau avant le premier démarrage. La section d'installation détaille le déploiement de l'image système, la configuration des services réseau et les étapes pour charger et organiser les contenus hors‑ligne avec Ideascube (logiciel libre). Les schémas illustratifs et les commandes essentielles fournis permettent un montage reproductible en atelier et une mise en production contrôlée.

Configuration du hotspot WiFi Ideascube

Configurer le hotspot consiste à définir l'interface radios, le SSID et les règles d'accès, puis à garantir que le module Mod‑Wifi‑R5370 est reconnu par le noyau et que les pilotes appropriés sont chargés. Ajuster la sécurité (WPA2/WPA‑PSK ou captive portal selon l'usage), limiter la bande passante si nécessaire et vérifier l'accessibilité de l'interface web Ideascube depuis un client pour valider la diffusion des contenus. Procéder à des tests de charge et de portée en environnement représentatif.

Nomenclature technique (BOM)

La BOM KoomBook présente les pièces critiques (carte mère, module WiFi, interface de stockage) ainsi que consommables et fixations indispensables. Pour chaque composant, vérifier la compatibilité mécanique et électrique avant achat et préparer les repères d'implantation sur les platines.

Schémas de montage et documentation visuelle

Le PDF inclut des vues éclatées du boîtier montrant l'implantation des platines F1/F2 et des entretoises, des diagrammes de câblage GPIO pour les liaisons d'alimentation et d'interrupteur, des schémas de routage SATA et d'alimentation, ainsi que des photos macro des soudures et des repères d'orientation des prises. Chaque illustration est légendée avec des repères de visserie, sens des connecteurs et distances critiques afin d'aider le montage et la vérification en atelier.

Conseils de dépannage rapide

• Inversion de polarité micro‑USB : vérifier polarité et tension avec un multimètre avant branchement pour éviter d'endommager la carte.
• Disque non reconnu : contrôler alimentation SATA et câble data, tester le disque sur un autre port ou via un adaptateur USB‑SATA.
• Absence de hotspot WiFi : vérifier connexion du module WiFi, antenne et configuration réseau; redémarrer les services réseau après vérification matérielle.
• Carte microSD non amorçable : vérifier l'image système, la table de partitions et la présence d'un bootloader valide sur la microSD.

❓ Foire Aux Questions (FAQ)

Quelles précautions prendre lors de la soudure sur la carte Olimex ?

Utiliser un fer à souder à panne fine and du fil d'étain adapté, étamer préalablement les fils 26 AWG listés et travailler sur une surface protégée contre l'électricité statique pour éviter d'endommager les GPIO ou composants SMD. Contrôler la polarité et la continuité avec un multimètre avant l'alimentation finale.

Comment gérer le refroidissement du KoomBook en usage intensif ?

Appliquer correctement le dissipateur sur le processeur et prévoir un ventilateur 5 V ou un ventilateur 12 V sous‑alimenté pour générer un flux d'air contrôlé ; positionner le flux pour limiter la pénétration de poussière. Mesurer la température en charge et ajuster la vitesse du ventilateur pour concilier longévité des composants et nuisance sonore.
