UML: Diagrammes de cas d'utilisation : Ce qu'il faut savoir. Définition : Les diagrammes de cas d'utilisation représentent les interactions entre acteurs externes et le système pour formuler les exigences fonctionnelles visibles. Le diagramme de cas d'utilisation est l'un des 13 diagrammes de la UML 2.5, classé parmi les diagrammes comportementaux. Introduits par Ivar Jacobson, l'un des pères fondateurs d'UML, les cas d'utilisation sont devenus le standard pour capturer les besoins fonctionnels. Ils constituent un outil de communication entre maîtrise d'ouvrage et équipe de développement, permettant de définir les scénarios principaux, les frontières du système et les dépendances fonctionnelles. Document pédagogique au format PDF gratuit, utile pour formaliser les besoins utilisateurs et préparer la transition vers les diagrammes de séquence et d'activités. Conforme à la spécification OMG (notation UML 2.x), le document précise les conventions de modélisation à respecter pour assurer traçabilité et interopérabilité avec les artefacts de conception. Le document peut servir de 'support de cours' pour les étudiants en BTS SIO ou Licence Informatique. Cliquez sur le bouton ci-dessous pour lancer le téléchargement immédiat du cours.

🎯 Ce que vous allez apprendre

Modélisation des besoins utilisateurs

• Identification des acteurs — méthode pour repérer et classifier les acteurs humains et systèmes externes. Distinguer acteurs primaires/secondaires, rôles et responsabilités, et formaliser les associations pour positionner chaque acteur dans le périmètre fonctionnel, y compris la différence acteurs humains vs systèmes (API, services tiers).
• Construction d'un diagramme de cas d'utilisation — démarche pas-à-pas pour dessiner la frontière du système, nommer les cas et organiser la vue fonctionnelle afin d'obtenir un diagramme livible et réutilisable lors des revues d'exigences.
• Relations include et extend — sémantique et usages pour factoriser et spécialiser des comportements. Identifier les points d'extension et appliquer des templates de use-case pour standardiser les fiches.
• Rédaction des descriptions textuelles et scénarios — structure des fiches : déroulement normal, alternatives, pré/postconditions. Ces descriptions relient chaque cas d'utilisation aux tests fonctionnels et aux diagrammes de séquence.
• Transition vers les diagrammes de séquence — traduction d'un scénario principal en diagramme de séquence pour spécifier échanges et lifelines, en distinguant messages synchrones et asynchrones selon le type d'appel et la latence attendue.

📑 Sommaire du document

• Diagrammes des cas d'utilisation
• Identification des acteurs et du système
• Description textuelle des cas d'utilisation
• Relations entre cas d'utilisation (include et extend)
• Diagrammes de séquence des scénarios d'utilisation
• Exemples et scénarios d'utilisation

Pourquoi utiliser les cas d'utilisation pour l'analyse fonctionnelle ?

Les cas d'utilisation facilitent l'analyse fonctionnelle en fournissant une vue centrée sur les besoins observables des utilisateurs et sur les frontières du système. Ils permettent de délimiter clairement le sous-système fonctionnel en identifiant les services offerts et les interfaces externes, ce qui aide à répartir le périmètre entre équipes (front-end, back-end, services tiers). Cette délimitation simplifie la spécification des besoins et la traçabilité vers les tests, en rendant explicites responsabilités, dépendances et points d'intégration.

Structure d'une fiche de cas d'utilisation

• Préconditions
• Scénario nominal (flux principal)
• Scénarios alternatifs (exceptions)
• Postconditions

Exercices et cas pratiques UML

Section pédagogique dédiée aux exercices corrigés UML et aux travaux pratiques pour mettre en application les concepts théoriques. Les activités proposées couvrent l'identification des acteurs, la rédaction de fiches de cas d'utilisation, l'extraction de scénarios pertinents et la transformation en diagrammes de séquence. Les corrections détaillées expliquent les choix de modélisation, les points d'extension et les motifs de factorisation afin de renforcer l'autonomie en analyse fonctionnelle et en spécification des besoins.

Exemples d'exercices inclus

• Gestion de bibliothèque — modélisation des besoins pour prêt/retour, recherche et réservation, avec cas d'utilisation, scénarios alternatifs et diagrammes de séquence associés.
• Distributeur Automatique de Billets (DAB) — cas concret complet : authentification, retrait, autorisation bancaire et flux d'erreur; exercices corrigés illustrant include et extend.
• Système de vente en ligne — parcours client, panier, paiement et gestion des retours ; mise en évidence des sous-systèmes et des interfaces externes (passerelles de paiement, services de notification).

💡 Pourquoi choisir ce cours ?

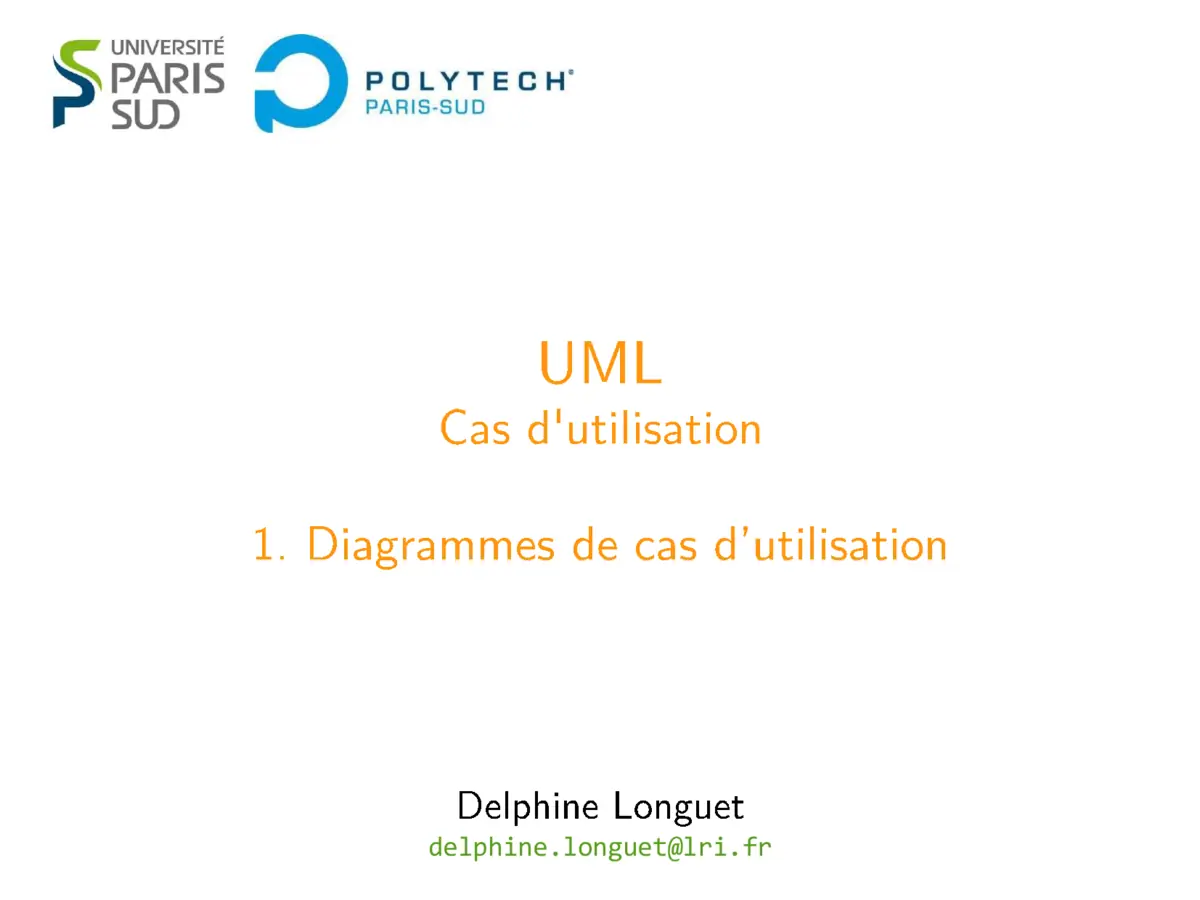

Document axé sur une approche pragmatique : identification des besoins par scénarios puis formalisation graphique, facilitant la traçabilité des exigences entre demandes métier et conception. L'auteur, Delphine Longuet, illustre la continuité entre descriptions textuelles et diagrammes de séquence avec des exemples concrets. Le format compact (22 pages) favorise la consultation rapide en revue d'exigences et la réutilisation comme gabarit de fiche de cas.

Maîtriser les besoins utilisateurs avec UML

• Public cible : analystes fonctionnels, chefs de projet et développeurs en charge de la rédaction des spécifications fonctionnelles souhaitant formaliser besoins et scénarios.
• Prérequis : notions de génie logiciel (exigences, modélisation), connaissance élémentaire d'UML (notation UML 2.x) ou d'un langage de modélisation et capacité à lire des diagrammes structurels et dynamiques. Une familiarité avec les concepts de cas d'utilisation et la traçabilité exigence-test est un plus.

Exemple de cas d'utilisation : Le Distributeur Automatique de Billets (DAB)

Illustration concrète : acteurs — Client (acteur primaire), Système bancaire (acteur externe) ; cas d'utilisation principaux — Retirer argent, Authentifier, Consulter solde, Distribuer billet. Exemple de relations : Authentifier peut être include dans Retirer argent pour factoriser l'authentification, et Demander assistance peut extend Retirer argent en cas d'erreur. Le scénario nominal décrit le flux d'interactions entre client, DAB et banque; la dérivation en diagramme de séquence précisera lifelines, messages synchrones (autorisation) et asynchrones (notifications), et permettra d'identifier clairement responsabilités et points d'échec.

1. Authentification : le client s'identifie (insertion carte et saisie du PIN), le système vérifie les informations.
2. Sélection et validation du montant : le client choisit le montant et confirme la transaction.
3. Autorisation bancaire : le DAB envoie une demande d'autorisation au système bancaire et attend la réponse (message synchrone d'autorisation/déni).
4. Distribution et mise à jour : en cas d'autorisation, le DAB délivre les billets, met à jour le solde et génère un reçu; en cas d'erreur, un flux alternatif gère l'assistance ou la reprise.

❓ Foire Aux Questions (FAQ)

Quand utiliser include plutôt qu'extend ? La relation include exprime un usage obligatoire et réutilisable entre cas : on l'emploie pour factoriser un comportement commun. extend sert à modéliser des variations conditionnelles ou optionnelles, liées à des points d'extension explicités dans le scénario.
