Cours PDF Systèmes temps réel : Apprendre les Bases (Débutant)
Maîtrisez les systèmes temps réel et leurs applications dans les systèmes embarqués grâce à ce cours PDF gratuit. Il présente la programmation et la conception sous contraintes temporelles, ainsi que les techniques d'ordonnancement indispensables aux systèmes critiques. Rédigé par Claire Pagetti.
🎯 Ce que vous allez apprendre
- Introduction au temps réel : concepts fondamentaux et contraintes temporelles associées.
- Langages de programmation : découverte de langages employés en sûreté (Lustre, SDL).
- RTOS : principes de fonctionnement des systèmes d'exploitation temps réel.
- Automates temporisés : principes et modélisation pour le contrôle temporel.
- Ordonnancement : techniques pour assurer le respect des échéances.
- Vérification formelle : modélisation et outils (UPPAAL) pour valider les propriétés temporelles.
Télécharger le cours PDF complet et ses exercices corrigés

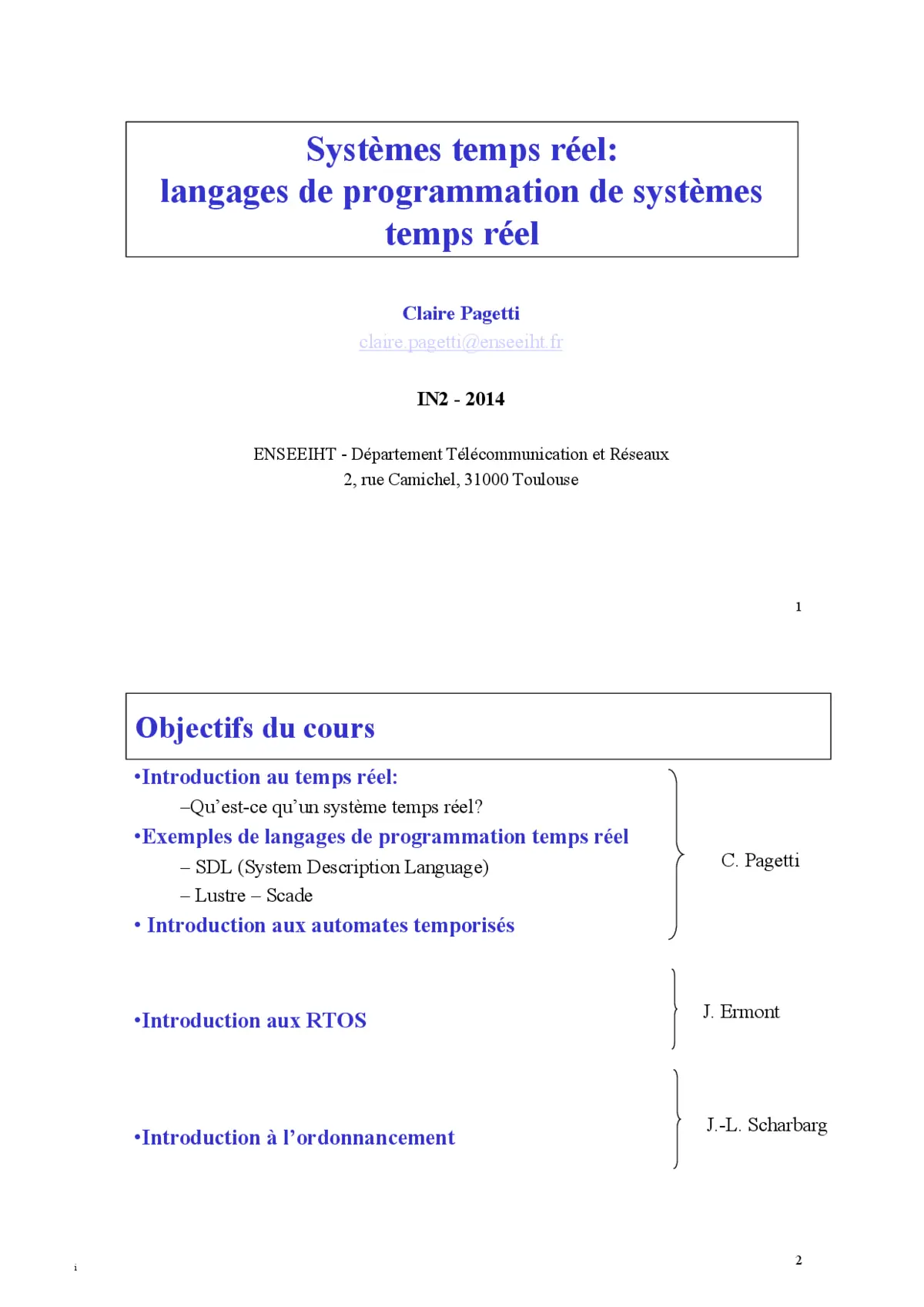

Le support est disponible au format PDF (104 pages) et rassemble exposés théoriques, exemples pratiques et travaux dirigés. Conçu pour un usage pédagogique et professionnel, il inclut fiches synthétiques, exercices corrigés et études de cas facilitant la montée en compétences. Les sections associent mise en œuvre sur RTOS et validation par outils formels pour une application immédiate en contexte industriel.
📑 Sommaire du document
- Partie I - Introduction générale aux systèmes temps réel et problématiques de conception
- Partie II - SDL
- Partie III - Langage Lustre : syntaxe, sémantique et preuve
- Partie IV - Introduction aux automates temporisés
- Fonctionnement d'un RTOS (Real-Time Operating System)
- TP RTOS & Lustre (Séances 5–7)
- TP sur UPPAAL
Qu'est-ce qu'un système temps réel ? Définition et concepts
Un système temps réel est un système informatique devant respecter des contraintes temporelles strictes : les réponses doivent être produites dans des délais déterminés, sous peine de défaillance. Le déterminisme et la prévisibilité des délais priment souvent sur la seule performance brute. L'analyse porte sur la garantie de bornes temporelles dans des conditions variées d'exécution et sur les mécanismes du système d'exploitation temps réel qui soutiennent cette exigence.
Déterminisme et gigue (jitter)
Le déterminisme se mesure par la capacité d'un système à fournir des réponses dans des fenêtres temporelles prévisibles. La gigue (jitter) représente la variation des délais observés entre occurrences successives d'une même réponse. Sources fréquentes : latence d'interruption, inversion de priorité et variations d'ordonnancement liées à la charge. L'ordonnancement préemptif et des protections de ressources réduisent ces variations pour garantir la conformité aux exigences critiques.
Temps réel strict (Hard) vs Temps réel souple (Soft)
Le temps réel strict implique que le non-respect d'une échéance entraîne une défaillance du système (échéance fatale). Le temps réel souple tolère des dégradations de performance lorsque des échéances sont manquées, sans rupture immédiate du service. Le choix impacte l'architecture, la politique d'ordonnancement et les méthodes de validation à appliquer.
Différences entre temps réel strict et temps réel souple
Hard Real-Time et Soft Real-Time se distinguent par la criticité des échéances. Dans un contexte Hard Real-Time, chaque tâche possède une échéance critique dont le non-respect peut compromettre la sécurité : les politiques d'ordonnancement doivent garantir une réservation de ressources et un déterminisme temporel strict. En Soft Real-Time, l'objectif est d'optimiser la qualité de service : certaines échéances peuvent être dépassées ponctuellement sans impact fonctionnel immédiat. Ces différences orientent le choix du système d'exploitation temps réel, des mécanismes d'ordonnancement (EDF, RM) et des stratégies de reprise ou dégradation contrôlée.
Les enjeux du déterminisme dans les systèmes embarqués
Le déterminisme temporel conditionne la capacité d'un dispositif embarqué à respecter ses contraintes dans des conditions réelles d'exploitation. Contrairement au time-sharing classique où les ressources sont partagées et la latence est variable, les systèmes temps réel exigent des bornes supérieures de latence connues. Cela impose des mesures telles que l'analyse du Worst-Case Execution Time (WCET), la gestion déterministe des interruptions, des partitions temporelles et des protocoles de synchronisation adaptés. Garantir le déterminisme facilite la conformité aux normes de sûreté et réduit le risque opérationnel en environnement contraint.
Fiabilité et sûreté de fonctionnement
La fiabilité repose sur le respect du déterminisme temporel et la capacité à garantir des bornes en toutes circonstances. Dans les environnements critiques, la sûreté de fonctionnement exige des preuves que les propriétés temporelles sont maintenues, même sous charge ou défaillance partielle. L'ordonnancement préemptif, la gestion déterministe des interruptions et la vérification formelle contribuent à réduire le risque opérationnel et à démontrer la conformité aux exigences de sécurité.
⚙️ Concepts de concurrence et parallélisme
Gestion des processus légers (threads) et des tâches parallèles : modèles d'exécution, création et terminaison, partage de ressources. Problèmes classiques (section critique, inversion de priorité) et protocoles de limitation sont présentés avec des exemples pratiques pour maintenir des bornes temporelles explicites pour chaque interaction concurrente.
Communication et contrôle de la concurrence
- Sémaphores et mutex : exclusion mutuelle et protection des sections critiques.
- Files de messages / boîtes aux lettres : échanges asynchrones compatibles avec des politiques de priorité.
- Mémoire partagée : accès rapides pour échanges intensifs, nécessite protocoles de synchronisation.
- Canaux et sockets : communication inter-processus distribuée ou entre tâches isolées.
Communication inter-processus (IPC)
Pour les échanges entre tâches, choisir le mécanisme adapté : mémoire partagée pour le débit élevé, files de messages pour la gestion ordonnée des priorités, boîtes aux lettres pour des notifications simples. Ce choix influe sur la latence et la complexité de l'ordonnancement.
🛠️ Programmation concurrente et synchronisation
Approches de synchronisation adaptées aux contraintes temporelles : sémaphores, mutex, moniteurs et variables conditionnelles. Exemples ciblés pour langages utilisés en industrie (Ada, Java) illustrent la gestion des priorités et la prévention des interblocages. Les implications sur l'ordonnancement préemptif et les performances temporelles accompagnent les choix de conception.
Architecture et conception des systèmes temps réel
L'architecture matérielle et logicielle doit favoriser la prévisibilité : horloges précises, gestions déterministes des interruptions et partitions temporelles. Les modèles incluent séparation de domaines critiques et non-critiques, analyse de dépendances temporelles et dimensionnement des priorités. Le dimensionnement des timers et la politique d'ordonnancement impactent la latence d'interruption et la capacité à respecter des échéances strictes.
Méthodes de validation et vérification formelle
La vérification formelle complète les tests en fournissant des garanties mathématiques sur les propriétés temporelles. Outils comme UPPAAL permettent d'analyser des automates temporisés et de vérifier des invariants ou l'atteignabilité d'états. Les approches formelles se combinent avec des campagnes de tests en charge et des analyses WCET pour démontrer la conformité aux exigences de sûreté.
Outils de modélisation et vérification : UPPAAL et Lustre
UPPAAL permet la modélisation d'automates temporisés et la vérification automatique de propriétés temporelles (reachability, invariants, échéances). Le langage Lustre fournit un formalisme pour la spécification réactive et la preuve de propriétés temporelles. L'association de ces outils facilite l'analyse du déterminisme temporel et propose des méthodes rigoureuses pour valider les exigences des systèmes critiques.
📝 Exercices et travaux pratiques (TP)
Les séances pratiques (chapitres 7 et 8) proposent des TP guidés autour de RTOS, Lustre et UPPAAL. Exercices, corrigés et pistes d'analyse permettent l'auto-évaluation et l'assimilation des concepts via des cas concrets, favorisant la mise en pratique immédiate des méthodes apprises.
Comment utiliser ce support de cours PDF ?
Suivre l'ordre conseillé maximise l'apprentissage : commencer par les chapitres sur RTOS et la programmation concurrente pour acquérir les notions d'ordonnancement et de synchronisation, puis aborder Lustre pour la spécification réactive, et enfin réaliser les TP UPPAAL pour la modélisation et la vérification. Réaliser d'abord les travaux pratiques mentionnés permet d'appliquer des notions de base avant d'engager les analyses formelles sous UPPAAL.
Prérequis techniques
- Bases de l'architecture informatique
- Notions de programmation (C/Ada)
- Logique booléenne
Pourquoi télécharger ce support de cours ?
- Conception de systèmes critiques : méthodes pratiques et études de cas pour appliquer des politiques d'ordonnancement et de partitionnement en environnement industriel.
- Maîtrise de la sûreté de fonctionnement : approches combinant vérification formelle (UPPAAL, Lustre) et analyses temporelles (WCET) pour produire des preuves de conformité.
- Montée en compétences opérationnelles : TP guidés et exercices corrigés pour passer rapidement de la théorie à la mise en œuvre sur RTOS.
Pourquoi choisir ce cours PDF sur les systèmes temps réel ?
Progression pédagogique structurée : fondements théoriques, cas industriels et TP guidés. Les exercices corrigés favorisent l'autonomie ; les études de cas illustrent l'application pratique aux problématiques industrielles. Rédigé par Claire Pagetti, le document vise à fournir des bases solides pour la conception et la validation des systèmes temps contraints, en s'appuyant sur des outils reconnus.
Applications industrielles
- ABS et systèmes d'aide à la conduite (automobile)
- Pilotage automatique et contrôle de vol (aéronautique)
- Dispositifs médicaux embarqués et monitoring critique
👤 Public cible
Destiné aux personnes découvrant le domaine des systèmes temps réel disposant des prérequis listés et souhaitant acquérir une pratique guidée via des TP et des études de cas industriels. Le cours convient également aux étudiants en cycle ingénieur ou en informatique industrielle souhaitant renforcer leurs compétences pratiques et formelles.
